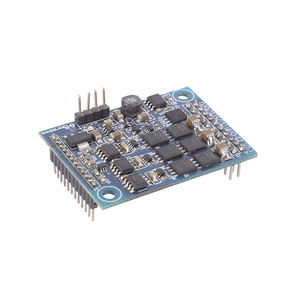

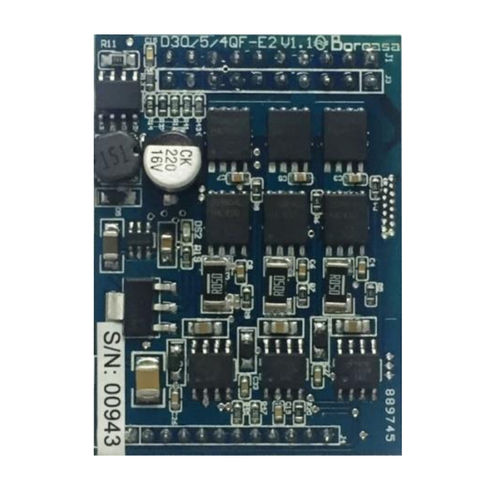

集成控制器的电机驱动器 D30/5/4QF-E2

BLDC

机械数据。 重量:9克 尺寸（长x宽x高）：48 x 35 x 12.7 mm 电机连接，电机绕组1 "U"，电机绕组2 "V"，电机绕组3 "W" 一般描述。 D30/5/4QF-E2是一个小型4象限数字控制器，用于控制150W以下的无刷Boreasa鼓风机。 带或不带霍尔传感器。该驱动器被设计成可以集成到客户的电子板上。它还与Boreasa评估板兼容。 特点。 -通过PWM或外部模拟电压（0 ... +3.3 V）设定输入值。 -可通过4个外部数字输入（DigIN）来设置参数 -双重控制回路。速度和电流 -输出级可以被启用或禁用 -最大的输出峰值电流限制可调整到10A -可通过 "FG "输出监控电机速度 -通过 "Ready "输出显示状态 -电机堵转保护（堵转电机的电流限制）。 -标准化的连接器条，间距为2.54毫米和2毫米 -可配置的固定电流或固定扭矩模式是可选的 -如果驱动器工作在4象限模式，需要有一个电路来消耗制动能量。 该驱动器在电流环（默认）或速度环（可选）控制模式下工作。所有的控制参数都建立在驱动器软件中。当电机（鼓风机）升温时，需要从电源获得足够的启动电流。如果电源不能提供足够的电流，升压时间将延长。 对于发展，Boreasa提供了一个全面的接口/评估板：D30/5/4Q-M2板（在4象限模式下工作时与Boreasa D50/5/4Q-M2板不兼容）。
