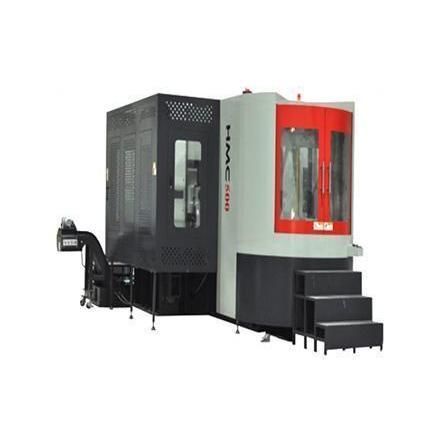

3轴CNC加工中心 HMC 500卧式双柱式BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 双柱式
- 主轴头
- BT 50
- 工具数量
- 40工具
- 应用
- 用于重型作业
- 其他特性
- 高刚性
- X轴
850 mm
(33.46 in)- Y轴
700 mm
(27.56 in)- Z轴
800 mm
(31.5 in)- 转速
7,000 rpm
(43,982 rad.min-1)- 输出功率
15 kW, 17.5 kW, 18.5 kW
(20.39 hp, 23.79 hp, 25.15 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
36 m/min
- 最大台面负荷
500 kg
(1,102 lb)- 工具重量(最大)
25 kg
(55.1 lb)- 放置精度
0.01 mm
(0.00039 in)- 重复精度
0.005 mm
(0.0002 in)- 总重量
20,000 kg
(44,092.45 lb)- 整体长度
5,150 mm
(202.8 in)- 整体宽度
3,845 mm
(151.4 in)- 总高度
2,975 mm
(117.1 in)
产品介绍
产品概述
HMC 500 为卧式加工中心，采用正T型结构、整体底座和大跨双壁立柱。X/Y/Z三轴采用进口重载滚柱导轨，主轴强制冷却，确保机床加工稳定性和精度。
适用范围
技术参数
精度与重复定位
其他信息
HMC 500 为卧式加工中心，采用正T型结构、整体底座和大跨双壁立柱。X/Y/Z三轴采用进口重载滚柱导轨，主轴强制冷却，确保机床加工稳定性和精度。
适用范围
- 箱体、板件、壳体、机座等零件的批量多面加工
- 各类模具的精加工和精整加工
- 配备自动换托盘实现高产能加工
技术参数
- 型号：HMC500
- 行程 (X / Y / Z)：850 / 700 / 800 mm
- 主轴端到工作台中心距离：70–870 mm；主轴中心到托盘顶面：75–775 mm
- 工作台尺寸：500 × 500 mm；索引：360° × 1°；工作台螺栓：24‑M16；承载能力：500 kg
- 最大工件回转直径/高度：Φ750 mm，H850 mm
- 托盘系统：旋转式双托盘自动交换；托盘数：2；换托盘时间：12 s
- 主轴：BT50锥度；转速7000 rpm；主轴功率15/18.5 kW（FANUC）或17.5 kW（Siemens）；主轴转矩95.5/118 Nm（FANUC）或96 Nm（Siemens）；强制冷却
- 刀库：40把刀；机械手换刀；双向选刀；刀具最大重量25 kg；刀具直径125/250 mm；刀具最大长度350 mm；刀柄型式BT50；换刀时间 (T-T)/(C-C)：3.5/7.5 s
- 进给与传动：滚柱线性导轨；X/Y/Z进给电机7/7/7 kW（FANUC）或7.1/7.1/7.1 kW（Siemens）；快速进给36 m/min；切削进给12000 mm/min；丝杆直径 X/Y/Z：50/45/50 mm；丝杆轴承强制冷却
- 机床外形（不含排屑机、排屑车、液压站等）：5150 × 3845 × 2975 mm；机床重量：20000 kg；总功率：50 kW；切削液箱容量：500 L；气源：0.6–0.8 MPa
精度与重复定位
- 定位精度：0.010 mm；配刻度尺：0.008 mm
- 重复定位精度：0.008 mm；配刻度尺：0.005 mm
- 工作台分度与定位精度：12"；工作台重复分度精度：7"
其他信息
- 适用于需要自动换托盘的批量生产与模具精加工
- 可选配三轴刻度尺以提升定位精度
- 可选配置：FANUC 或 Siemens 控制系统
