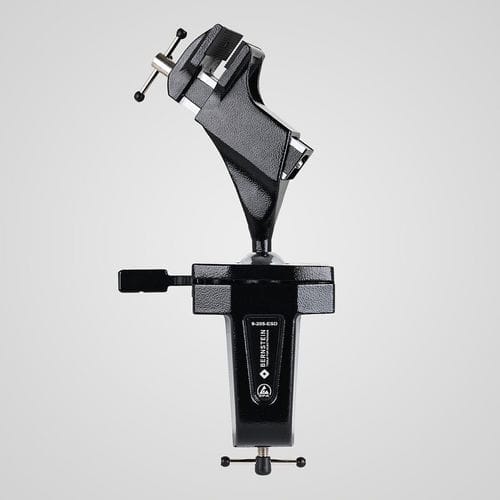

机器夹钳 9-205-ESD

手动可换钳口螺杆

ESD 球铰台钳 SPANNFIX 是一种耗散型可旋转球铰台钳，专为在工作台上可靠夹持并用于静电防护区（ESD）而设计。它具有无级锁定和快速释放功能，可实现工件的人体工学定位。

特点

• 精密球铰 360° 可旋转，无级锁定的快速释放
• 用于夹持在工作台上（台面厚度最大 80 mm）
• 50 mm ESD 塑料钳口，带防滑（小型标准钳口）
• 夹持宽度 70 mm，夹持深度 38 mm，夹紧力 1470 N
• 倾斜角 ±45°
• 备件：钳口，编号 9-900-E50-ESD（对）
• 铸造铝材，黑色 ESD 粉末涂层，耗散电阻 10^7 至 10^8 Ω
• 尺寸约：310 x 170 x 75 mm
• 重量约：1450 g

适用范围
只需轻按杠杆，即可将被夹持工件无级调整至任何合理的工作位置。可单独调节工作高度，以便在立式作业（钻孔、锯切、研磨、铣削、切割等）时获得符合人体工学的姿势。可更换钳口（小型台钳配 50 mm 塑料钳口，大型台钳配 100 mm 钢制钳口）。用于敏感工件的保护钳口有毡、皮、软木和橡胶涂层可选。带棱柱的钳口（铝制）适用于夹持管材。钳口宽度可选 50 至 150 mm。螺栓式台钳固定可通过四个 9 mm 通孔连接到工作台、桌子和底板。

技术说明
最大扭矩：球 Ø40 mm 约 24 Nm，球 Ø60 mm 约 100 Nm。ESD 版本为耗散型（10^7 至 10^8 Ω），适用于静电保护区（EPA）。底座部分可通过 10 mm 按钮接地连接到接地点。铸造铝件为粉末涂层；钢件为镀铬防锈处理。球的运动可通过球下座的调节螺钉进行调节（从松到非常紧）。对于安全相关部件，保持力取决于具体应用和物理条件，可能与实验室测试结果不同。

技术规格

• 产品编号：9-205-ESD
• 商用名称：SPANNFIX
• 品牌：Bernstein
• 夹持宽度：70 mm
• 夹持深度：38 mm
• 夹紧力：1470 N
• 钳口（小型标准）：50 mm ESD 塑料钳口，带防滑
• 备件钳口（对）：编号 9-900-E50-ESD
• 倾斜：±45°
• 旋转：360°（无级锁定）
• 夹具固定的台面厚度：最大 80 mm
• 最大扭矩：球 Ø40 mm ≈ 24 Nm；球 Ø60 mm ≈ 100 Nm
• ESD 耗散电阻：10^7 至 10^8 Ω（适用 EPA）
• 材料与表面处理：铸造铝，黑色 ESD 粉末涂层；镀铬钢件
• 接地：底座可通过 10 mm 按钮连接接地
• 尺寸（约）：310 x 170 x 75 mm
• 重量（约）：1450 g
