机器夹钳 9-205

手动螺杆精准

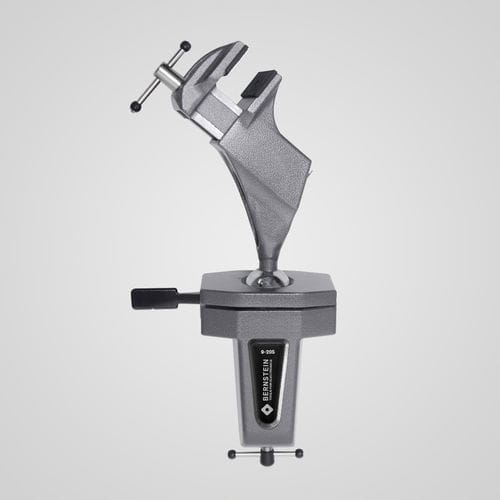

球形万向虎钳 9-205 SPANNFIX 是一款适用于夹装在工作台上的紧凑型精密虎钳，具有360°旋转与无级锁定功能，可灵活定位被夹工件。其设计用于固定在工作台上，并为钻孔、锯削、打磨、铣削和切割等作业提供人体工学的工作姿势。

特性

• 精密球形接头，360°可旋转，带无级锁定与快速释放机构
• 品质产品 Made in Germany
• 夹装底座，适用于最大台面厚度80 mm
• 50 mm 塑料夹口带防滑（小型虎钳）
• 夹持宽度70 mm；深度38 mm；夹持力约1470 N
• 倾角 ±45°
• 铸铝外壳，粉末喷涂，深灰金属色；钢件电镀铬，具耐腐蚀性
• 备件：夹口，编号 9-900-E50（每对）
• 外形尺寸约 310 x 170 x 75 mm；重量约 1450 g

应用 / 其它信息

• 轻微杠杆动作即可将被夹工件无级调节至任何实用的工作位置
• 可单独调节工作高度，便于站立作业时保持人体工程学姿势（钻孔、锯削、打磨、铣削、切割等）
• 夹口可互换：小虎钳配50 mm 塑料夹口，大虎钳配100 mm 钢制夹口
• 提供带毡、皮革、软木或橡胶覆盖的保护夹口，以避免对敏感工件造成划痕
• 带棱镜的铝制夹口适用于夹持管材；夹口宽度可选 50 至 150 mm
• 螺栓固定底座可通过四个 9 mm 通孔连接至工作台、桌子或底板

技术参数

• 最大扭矩：球 Ø 40 mm ≈ 24 Nm；球 Ø 60 mm ≈ 100 Nm
• 夹装底座：适用于台面厚度最大 80 mm
• 材料：铸铝件粉末喷涂；钢件电镀铬并具耐腐蚀性
• 球座下部设有调节螺钉，可将活动度从松到非常紧进行调节
• 关于安全相关部件：保持力取决于具体应用和物理条件（实验室结果在其他环境下可能不同）
