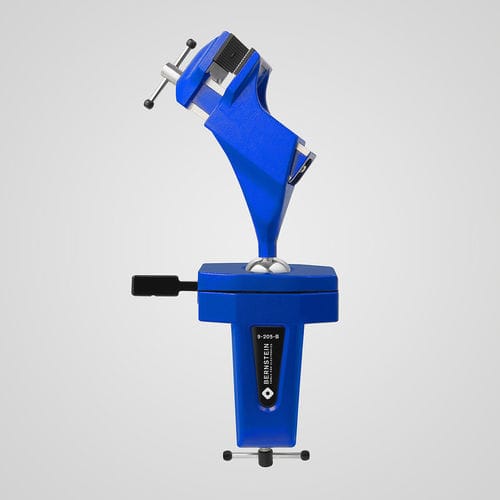

机器夹钳 9-205-B

手动可换钳口螺杆

SPANNFIX 球铰虎钳是一款精密 360° 可旋转的虎钳头，设计用于灵活夹持和符合人体工学的作业姿势。具有无级锁定、坚固的铸铝结构，德国制造。

特点

• 精密球铰 360° 可旋转，快速释放并可无级锁定
• 品质产品，德国制造（Made in Germany）
• 用于夹持在工作台上（台面厚度最大 80 mm）
• 50 mm 塑料钳口，带防滑纹理
• 夹持宽度 70 mm，深度 38 mm，夹紧力 1470 N
• 倾斜角度 +/- 45°
• 铸铝，粉末喷涂，蓝色（RAL 5005）
• 备件：钳口，货号 9-900-E50（1 对）
• 外形尺寸约 310 x 170 x 75 mm
• 重量 1450 g

适用范围
轻压杠杆即可将被夹工件无级调整到任意合理的工作位置，从而在站立操作时实现符合人体工程学的工作（钻孔、锯切、打磨、铣削、切割等）。可更换钳口：小型虎钳使用 50 mm 塑料钳口；大型虎钳使用 100 mm 钢制钳口。用于夹持精密工件的保护钳口有毛毡、皮革、软木和橡胶材质。铝制棱镜钳口适用于夹持管材，钳口宽度可选 50–150 mm。螺钉式夹具可通过四个 9 mm 通孔与工作台、桌子和底板连接。

技术说明
最大扭矩：球体 Ø 40 mm 约 24 Nm；球体 Ø 60 mm 约 100 Nm。铸铝部件为粉末涂层；钢件镀铬且防锈。球体下座的调节螺钉可将球体的运动从松到很紧进行调节。注意：保持力可能因具体应用和物理条件而有所不同。

一般信息
BERNSTEIN 球铰虎钳具有可连续调节的关节头，可 360° 旋转并可倾斜 +/- 45°。虎钳上部可向任意方向倾斜，以便在台前或台上方进行作业。通过简单的杠杆动作，可在锥形座中松开虎钳头、对准并再次夹紧。

技术参数

• 产品编号：9-205-B
• 商用名称：SPANNFIX
• 最大扭矩：球体 Ø 40 mm 约 24 Nm；球体 Ø 60 mm 约 100 Nm
• 材料：铸铝（粉末喷涂，蓝色 RAL 5005）；钢件镀铬、防锈
• 调节螺钉：在球体下座可将运动从松到很紧调整
• 可换钳口：小型 50 mm 塑料；大型 100 mm 钢；保护钳口（毛毡、皮革、软木、橡胶）；铝制棱镜钳口用于夹管；钳口宽度 50–150 mm
• 夹具固定：螺丝夹紧；可通过四个 Ø 9 mm 通孔连接
