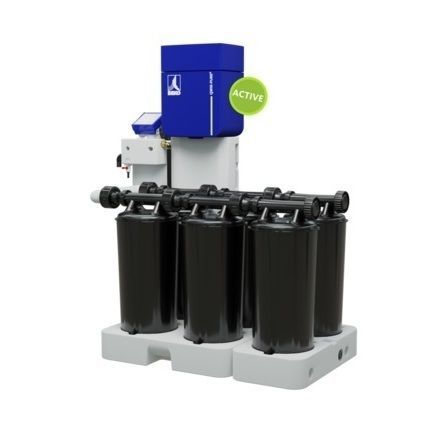

液体/液体分离器 QWIK-PURE® 90

凝聚用于空压机带过滤器

产品信息
QWIK-PURE® 可根据运行需求扩展或缩减。每种 QWIK-PURE® 型号均可按需灵活组合，且全系列使用相同滤芯，简化采购与库存管理，提升计划可靠性。

概述
QWIK-PURE® 为模块化主动式油水分离系统，面向凝结水的卫生化、认证化处理。其设计强调兼容性、符合人体工学的滤芯更换、清晰的状态指示和易维护性，满足工业卫生与安全要求。

技术参数 QWIK-PURE® 90（表）
工作模式：主动式
最大冷凝水流量：114 l/h
冷凝水进口连接：3 x G1/2" 外螺纹 | 1 x G1" 外螺纹 | 软管接头
冷凝水排放连接：1 x 23 mm (0.91 in)，外侧，软管接头
介质：含油压缩机冷凝水
排放处最大油浓度：20 mg/l
冷凝水入口最大工作压力：16 bar(g)
最小 / 最大工作温度（介质与环境）：+5 … +50 °C
环境相对湿度：≤10 … 80 %，无结露
重量：60 Kg
所需更换滤芯数量：6

控制单元 FRC 的技术参数（表）
压缩空气最小 / 最大工作压力：3 … 15 bar(g)
压缩空气洁净度等级：2:4:2
压缩空气接头：8 mm (0.31 in)，外侧，软管接头
工作电压：90 … 264 VAC / 24 VDC
频率范围：50 … 60 Hz
功率消耗：10 VA
防护等级：IP54

备注
模块化设计：所有型号使用相同滤芯以实现容量可扩展。滤芯更换过程有引导，确保卫生与安全操作。状态指示便于维护计划和运行可靠性。

特性 / 技术规格

• 型号：QWIK-PURE® 90
• 工作类型：主动式油水分离器
• 最大冷凝水流量：114 l/h
• 冷凝水进口连接：3 x G1/2"（外侧）；1 x G1"（外侧）；软管接头
• 冷凝水排放：1 x 23 mm (0.91 in) 外侧，软管接头
• 处理介质：含油压缩机冷凝水
• 排放时最大油浓度：20 mg/l
• 冷凝水入口最大压力：16 bar(g)
• 工作温度范围：+5 … +50 °C
• 相对湿度：≤10 … 80 %（无结露）
• 重量（表）：60 Kg
• 所需更换滤芯数量：6
• 控制单元 FRC — 压缩空气压力：3 … 15 bar(g); 洁净度等级：2:4:2; 空气接头：8 mm (外侧); 电源：90 … 264 VAC / 24 VDC; 频率：50–60 Hz; 功率：10 VA; 防护等级：IP54
• 功能亮点：主动分离系统、模块化扩展、引导式滤芯更换以确保卫生与安全、清晰的状态指示
