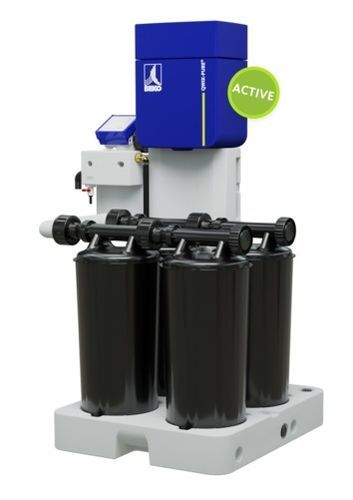

液体/液体分离器 QWIK-PURE® 60

凝聚用于空压机带过滤器

概述
QWIK-PURE® 高度灵活且面向未来。集成的 Modbus 接口便于接入上级监测与控制系统，并通过 IIOT 功能提供额外的长期适应性。模块化设计使卡匣数量可按需灵活配置，系统最多支持 6 个卡匣。该设计可确保在各种应用中对凝结水进行最佳处理，卡匣更换时间小于 10 分钟，并通过优化的引导服务流程实现清洁更换。

主要功能

• 主动油‑水分离工艺（QWIK-PURE®）。
• 集成 Modbus 接口与 IIOT 功能，便于高级别集成与监控。
• 模块化概念：卡匣数量可配置（每套系统最多 6 个）。
• 快速更换卡匣（< 10 分钟），引导式服务流程确保操作清洁、安全。
• 卡匣为密封结构，保障卫生并保护操作人员。

技术数据（节选）
工作模式：主动
最大凝结水流量：76 l/h
凝结回路连接：3 x G1/2" 外部 | 1 x G1" 外部 | 软管接头
凝结水排放连接：1 x 23 mm (0.91 in)，外部，软管接头
处理介质：压缩机凝结水，含油
凝结水排放时最大油浓度：20 mg/l
凝结入口最大工作压力：16 bar(ü)
工作温度最小/最大（介质与环境）：+5 ... +50 °C
环境相对湿度：≤10 ... 80 %，无结露
重量：45 Kg
所需备用卡匣数量：4

FRC 控制单元技术规格
最小/最大工作压力，压缩空气：3 ... 15 bar(g)
压缩空气纯度等级：2:4:2
压缩空气接头：8 mm (0.31 in)，外部，软管接头
工作电压：90 ... 264 VAC / 24 VDC
频率范围：50 ... 60 Hz
功耗：10 VA
防护等级：IP54

特性 / 技术规格

• 型号：QWIK-PURE® 60（主动模块化油水分离器）
• 最大凝结水流量：76 l/h
• 凝结回路接口：3 x G1/2" 外部 | 1 x G1" 外部 | 软管接头
• 凝结水排放接口：1 x 23 mm (0.91 in)，软管接头
• 处理介质：压缩机凝结水，含油
• 排放时最大油浓度：20 mg/l
• 凝结入口最大压力：16 bar
• 工作温度：+5 至 +50 °C
• 环境湿度：10 % 至 80 %（无结露）
• 重量：45 Kg
• 所需更换卡匣：4（单一卡匣型号适用于多个机型）
• FRC 控制单元：压缩空气压力 3–15 bar(g); 纯度 2:4:2; 空气接头 8 mm; 电源 90–264 VAC / 24 VDC; 50–60 Hz; 功耗 10 VA; IP54
• 通讯接口：Modbus（集成），具备用于集成与监控的 IIOT 功能
• 卡匣更换时间：引导程序下 < 10 分钟
