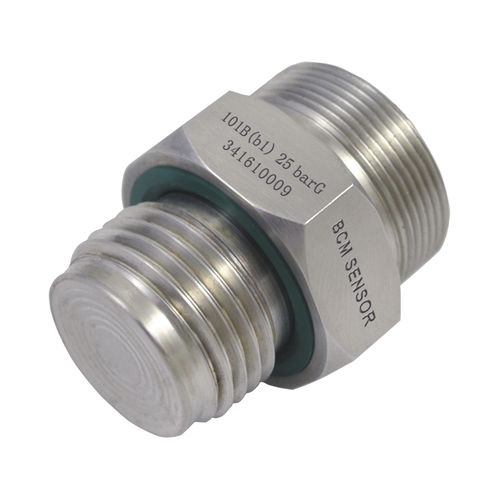

101B(f)型压力传感器的特点是采用316L不锈钢制成的平齐膜片,在传感器工作时直接与压力介质接触。与101B(a19F, a19G, a19L)系列压力传感器相比,101B(f)压力传感器拥有1/2G螺纹,通过SW27六边形进行机械安装的压力连接。因此,101B(f)压力传感器通过在其背面添加SSC(传感器信号调节器)和通过其M25x1螺纹添加外壳,可以很容易地转变成一个压力发射器。
与101B(a19F, a19G, a19L)系列压力传感器一样,在101B(f)压力传感器内部,压阻式压力传感器模子被粘结在传感器头,完全被非压缩性油所包围和覆盖。油完全填充在一个空腔中,这个空腔是由平齐的膜片和传感器头形成的。因此,当压力施加在平齐膜片上时,油将压力转移到传感器模具上,而传感器模具则测量压力。
由于不锈钢冲洗膜片的特点,101B(f)传感器能够测量粘稠的膏体或含有固体颗粒的液体的压力。只要与316L不锈钢兼容,压力介质可以是腐蚀性的或导电的。
---
