为热交换器测试而设计的测试台。
- 效率。
- 质量流量的Dp。
- DT。

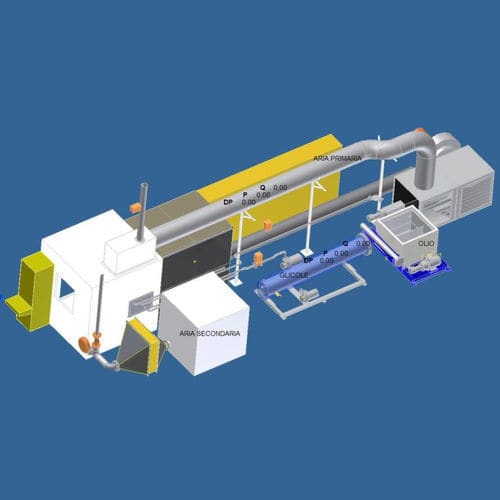

该系统包括4个回路(一次空气、二次空气、水/乙二醇混合物、油),所有的流量、压力和温度都得到控制,以模拟和测试散热器的工作条件(汽车、重型车辆、农业机械、特殊应用)。所有操作都由控制台控制,其中还包括DAS(数据采集系统)和测试报告记录。
主要的空气。
从环境温度到50°C±1°C。
质量流量 1.500 ÷ 20.000 Kg/h;
水力压头(柱廊输出)1300Pa(最大流量)。
次级空气。
入口温度175°÷230°C±1°C。
质量流量180÷1.800 Kg。
进气口液压头90 kPa。
液态侧 1:
类型 水/乙二醇水分
最高温度80℃÷125℃±1℃。
功率140千瓦。
流量 2.000 ÷ 20.000 l/h
最大流头液压>35 kPa(热交换器连接)。
油品。
类型:ISO VG46。
最高温度70°÷130°C±1°C。
功率30千瓦。
流量 500 ÷ 10.000 l/h;
最大流量压力~1bar(热交换器连接) .
---
