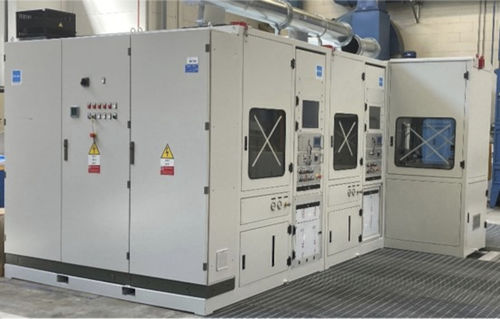

B_22603结束了对3种类型的直升机附件齿轮箱的生产台架测试活动。
测试时,齿轮箱处于旋转状态,RHAGB和LHAGB没有负载,而FAGB将被施加轻微的负载,以避免齿轮拍打。
它建在4个独立的工位上。
- 3个测试AGBX的旋转和振动。
- 1个用于在测试结束后用抑制油进行保护。
每个测试站都配备了。
- 测试室和带有专用加热器的油路。
- 调整和控制控制台。
- 用于测量感应振动的Wintek®系统。
- 配备有管理sw的触摸屏面板电脑。
专门用于封闭式AGB的测试站也配备了。
- 涡流制动器。
- 带有Labview®驱动程序的先导控制器。
抑制站配备了
- 测试室和油路,配有专用加热器。
- 调整和控制控制台。
- Dalmec®机械手
技术数据。
- 油。NATO O-155
- 压力: 500 kPag (最大)
- 流量: 5 ± 0,1 lpm (最大)
- 温度。120 ± 3° C (最大)
- 旋转速度:1900 rpm L,R agb (最大)
3100 rpm F agb (最大)
仪表。
- 流量计。378,5 ÷ 3785 mlpm,
精度±0,25% f-s。
- 压力变送器。0 ÷ 600 kPag,精度± 0,4% f-s。
- 温度变送器。0 ÷ 120°C, PT100 cl.AAA。
0 ÷ 240° C, tcK, ANSI MC96.1;
- 速度计。0,034 ÷ 30 kHz。
- 加速器:± 5000 m/s2。
安全装置。
- 抑制排气回路的工作台
- 测试室舱口的联锁
- 蘑菇型紧急按钮
- 在高振动的情况下自动中断测试。
破损、部件泄漏或工作台故障时,自动中断测试。
- 超温恒温器
---
