设计用于测试润滑喷嘴的工作台。

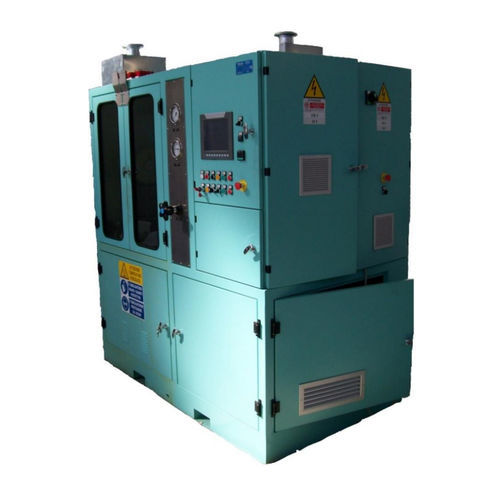

该试验台由一个带玻璃前门的金属结构组成,上部用于安装测试中的喷嘴,下部用于配重组和液体回收和调节箱。
测试台由DAS控制台和电气面板组成。控制和信号控制台包含了所有用于执行测试的控制功能。
- 流体:Olio MIL L 23699。
- 温度。30 ÷ 120 °C;
- 压力:1500 kPa。
- 流量:25升/分钟。
- 测量时间:0 ÷ 5 min;
- 每个喷嘴的最大射流数量。< 8.
仪表。
- 压力:10bar,cl. 0,05%。
- 流量:f.s. 25 lpm, cl. 0,05%;
- 温度:声纳PT100,cl.AAA。
- 重量:20公斤,精度cl.0,05%.
安全装置。
- 抑制排气回路的工作台。
- 测试室舱口的联锁。
- 蘑菇型紧急按钮。
- 在破损的情况下自动中断测试。
组件泄漏或工作台故障的情况下,自动中断测试。
- 最大压力阀。
- 最高温度的恒温器。
---
