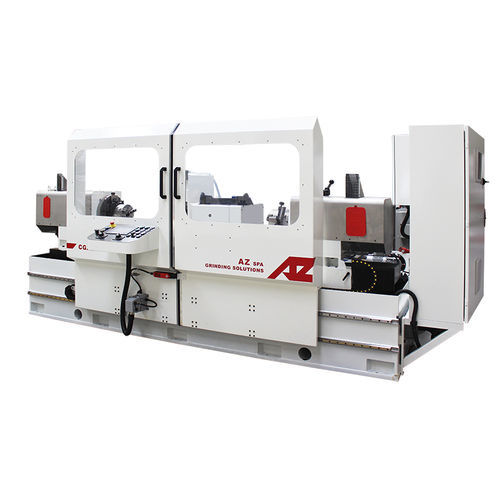

曲轴磨床 CGX270-360

用于零件加工滚珠丝杠CNC数控

机床采用整体钢制底座，填充复合材料，旨在获得结构变形和减振之间的最佳效果。机床的轴向结构如下：磨头通过循环滚珠系统沿 X 轴和 Z 轴滑动，运动由滚珠丝杠系统和电机完成。 工件夹在头架和尾架之间，尾架通过带循环滚轮的线性导轨沿工作台手动移动。与移动工作台解决方案相比，这种机器配置大大减少了整体空间。机床的头架后部配有一个固定点金刚石修整站。 机床配备的数控系统具有以下功能： 切入式磨削，集成端面加工功能 横向磨削 修整程序（端面半径-倒角-锥度） 在横向循环中修正工件锥度 集成远程协助模块 中心高度 [mm] 270-270-360 工作台回转[毫米] 540-540-720 最大中心距 [mm] 800-1980-3600 砂轮最大直径 [mm] 710-710-915 顶尖间最大重量 [kg] 600-800-1200
