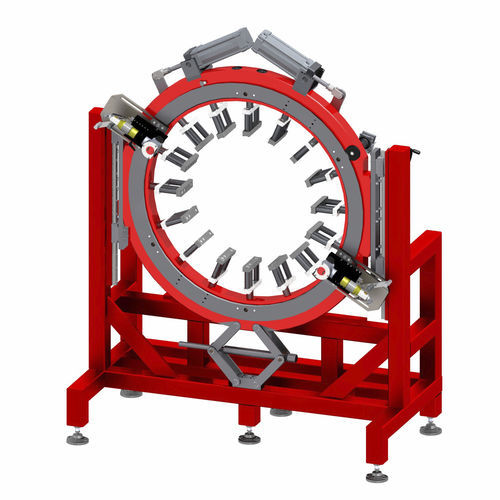

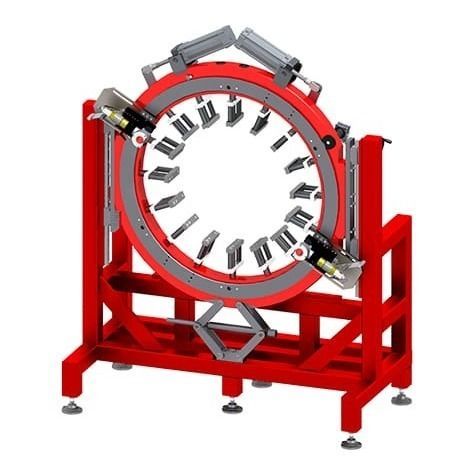

不锈钢截管器 CC1100

电动轨道式工作台安装式

概述
AXXAIR CC1100 轨道式切割机专为超大口径管材切割设计，适用外径范围为711至1080 mm（28–42.52 in）。轨道式锯片同心绕管旋转，可在保持圆度的同时实现高精度、直角切割，即使在厚壁材料上亦能保持稳定。适用于碳钢、不锈钢及特殊合金，在大口径管材上表现一致。

外径范围
711 – 1080 mm / 28 – 42.52 in

动力与驱动
提供气动或电动驱动，电动配置为1200 W（110 V或220 V，50–60 Hz）。不锈钢同心夹紧系统及不锈钢卡爪可防止变形并避免污染。先进的刀片控制、平稳的旋转以及可选的自动旋转与夹紧，提高重复性、安全性和生产效率。

产品优势

• 不锈钢同心夹紧系统，多个接触点可扩大切割范围并避免管材变形。
• 不锈钢卡爪保护管材表面免受污染。
• 专用旋转轮确保平稳旋转，延长刀片寿命并提升切割质量；可选自动旋转与夹紧系统。
• 穿透杆保证刀片一致进入，实现可控切割、提高安全性并延长刀片寿命。
• 刀片与卡爪间距短，降低振动，实现无毛刺的直角切割（垂直度 < 0.25 mm / 0.01 in）。

技术表（摘要）
描述 | 电动 | 气动
零件号 | 订购提供（含可调高度工作台、支撑台及自动旋转装置） | 订购提供（含可调高度工作台、支撑台及自动旋转装置）
直径范围 | 28 – 42.52 in / 711.2 – 1080 mm | 28 – 42.52 in / 711.2 – 1080 mm
切割能力* | 最高0.3 in / 8 mm | 最高0.3 in / 8 mm
刀片转速 | 根据定制要求 | 根据定制要求
电机功率 | 根据定制要求 | 根据定制要求
电压 | 110 / 220 V | 不适用
频率 | 50 – 60 Hz | 不适用
空气工作压力 | 不适用 | 订购提供
最大声辐射 | 90 dB | 95 dB
振动级别 | < 2.5 m/s2 | 不适用
整机重量 | 1100 kg / 2425 lbs | 1100 kg / 2425 lbs
机器尺寸 | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in) | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in)
包装尺寸 | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in) | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in)
包装重量 | 1330 kg / 2932 lbs | 1330 kg / 2932 lbs
* 取决于刀片类型和管材材料

技术规格

• 型号：CC1100
• 品牌：AXXAIR
• 管外径范围：711 – 1080 mm（28 – 42.52 in）
• 切割能力：最高0.3 in / 8 mm（取决于刀片和材料）
• 驱动选项：电动（1200 W）或气动
• 电压（电动）：110 / 220 V；频率：50–60 Hz
• 夹紧：不锈钢同心夹紧系统，配不锈钢卡爪防止变形和污染
• 功能与控制：先进刀片控制、穿透杆、专用旋转轮、可选自动旋转与夹紧
• 可选项：可调高度工作台、支撑台、自动化
• 声级：90 dB（电动）/ 95 dB（气动）
• 振动级别（电动）：< 2.5 m/s2
• 整机重量：1100 kg（2425 lbs）
• 机器尺寸：2505 x 2030 x 950 mm
• 包装尺寸：2655 x 2116 x 1152 mm
• 包装重量：1330 kg（2932 lbs）
