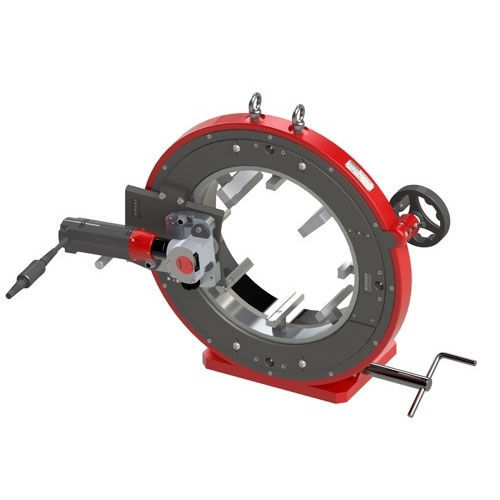

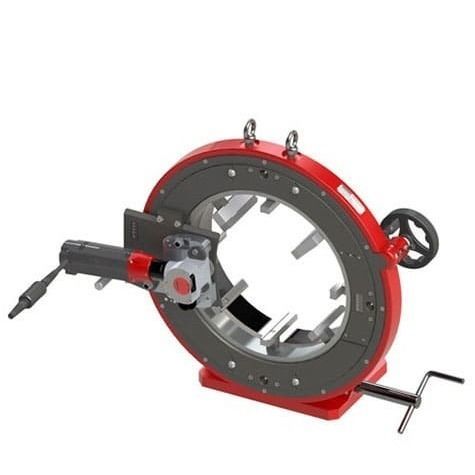

不锈钢截管器 CC421

电动轨道式工作台安装式

概述
CC421为轨道式（orbital）切割机，适用于外径8.625"至16"（212–422 mm）的管材和管道的精密切割。通过沿管材同心移动的旋转锯片，可实现方正且无毛刺的切割，同时保持管材圆度并将变形降至最低。适用于碳钢、不锈钢及各类特殊合金，CC421在工业环境中可提供可重复的切割质量。

驱动与结构
提供电动（标准或高速）和气动驱动。电动版本配备1200 W电机（110/220 V，50–60 Hz）。不锈钢同心夹紧系统具有多个接触点，可稳固管材并防止污染。平顺的旋转轮、短的刀片与夹爪间距及贯入手柄可减少振动、延长刀具寿命并提升操作安全与生产效率。

产品优势

• AXXAIR CC 系列，具备电动或气动驱动及不锈钢同心夹紧，提供高切割精度并减少管材变形。
• 不锈钢夹爪可保护管材表面免受污染。
• 平顺的旋转轮延长刀片寿命并提升切割质量。
• 贯入手柄确保刀片稳定切入，操作更便捷。
• 短刀片‑夹爪距离可降低振动并改善垂直度。

耗材与附件

• 高质量锯片，实现无毛刺方正切割（垂直度 < 0.4 mm / 0.015"；某些刀片可达 < 0.25 mm / 0.01"）。
• 切削用润滑油与润滑膏。
• 用于长管的支撑工作台。

技术规格表
说明 | 电动标准 | 电动高速 | 气动
零件号 | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
直径范围 | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
切割能力* | 最多 0.6" / 15 mm | 最多 0.6" / 15 mm | 最多 0.6" / 15 mm
刀片转速 | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
电机功率 | 1200 W | 1200 W | 不适用
电压 | 110 / 220 V | 110 / 220 V | 不适用
频率 | 50 – 60 Hz | 50 – 60 Hz | 不适用
工作气压 | 不适用 | 不适用 | 43.5 – 87 psi / 3 – 6 bar
最大声辐射 | 90 dB | 90 dB | 95 dB
振动水平 | < 2.5 m/s2 | < 2.5 m/s2 | 不适用
整机重量 | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
机器尺寸 | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
包装尺寸 | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
包装重量 | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* 取决于所用锯片类型和管材材料

技术参数

• 型号：CC421
• 管材外径范围：8.625" – 16"（212 – 422 mm）
• 最大切割厚度：最多 0.6" / 15 mm（取决于锯片与材料）
• 驱动方式：电动（标准 & 高速）和气动
• 电机功率：1200 W（电动版）
• 电压：110 / 220 V（50 – 60 Hz）
• 气动工作压力（气动版）：43.5 – 87 psi / 3 – 6 bar
• 刀片速度：电动标准 30–75 rpm；电动高速 95–280 rpm；气动 60–110 rpm
• 整机重量：195 kg / 429.9 lbs
• 机器尺寸（长 x 宽 x 高）：31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• 包装尺寸：23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• 包装重量：410 lbs / 186 kg
