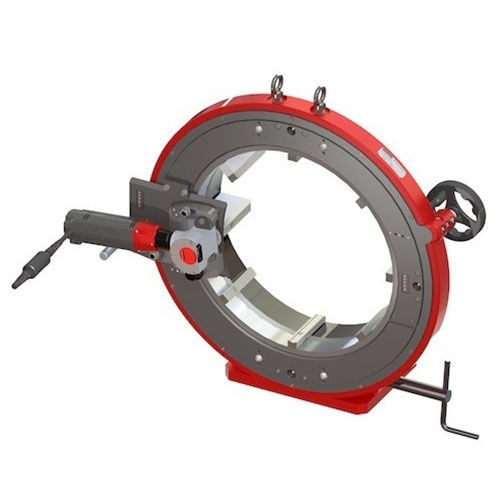

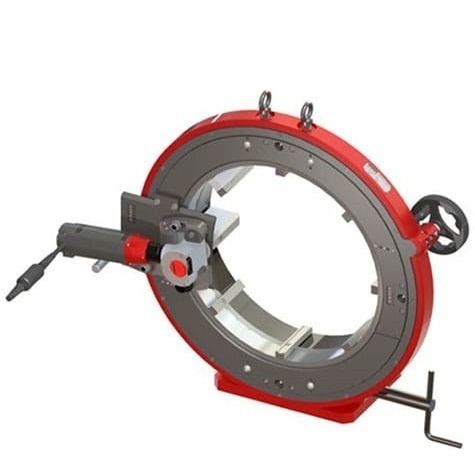

不锈钢截管器 CC521

电动轨道式工作台安装式

概述
CC521是一款适用于外径12.75"至20"（312–522 mm）管材的轨道切割机。刀片同心绕管旋转，可实现方正且无毛刺的切割，最高适用于壁厚15 mm（0.6"）的材料。提供1200 W电动（110 V或220 V）和气动版本，适用于钢材及特殊合金等高规格工业应用。

产品优势

• 不锈钢同心夹紧系统，多个接触点可防止管材变形，保证可重复的切割质量。
• 不锈钢夹具保护管材表面免受污染。
• 专用回转轮实现平稳旋转，延长刀片寿命并保持切割质量。
• 贯入杆确保刀片稳定啮合，实现一致的切割，提升安全性并延长刀片寿命。
• 刀片与夹具间距短，降低振动并提高切割精度。

耗材与配件

• 高质量刀片，实现无毛刺方正切割（垂直度 < 0.4 mm / 0.015"）
• 润滑油与润滑膏
• 长管支撑工作台

规格
描述 | 标准电机 | 高速电机 | 气动
部件号 | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
直径范围 | 12.75 – 20" / 312 – 522 mm | 12.75 – 20" / 312 – 522 mm | 12.75 – 20" / 312 – 522 mm
切割能力* | 最高 0.6" / 15 mm | 最高 0.6" / 15 mm | 最高 0.6" / 15 mm
刀片转速 | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
电机功率 | 1200 W | 1200 W | 不适用
电压 / 频率 | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | 不适用
气动工作压力 | 不适用 | 不适用 | 43.5 – 87 psi / 3 – 6 bar
最大声辐射 | 90 dB | 90 dB | 95 dB
振动级别 | < 2.5 m/s2 | < 2.5 m/s2 | 不适用
整机重量 | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
机器尺寸 | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
包装尺寸 | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
包装重量 | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
*取决于所用刀片及管材材料

技术参数

• 型号：CC521
• 管外径范围：12.75" – 20"（312 – 522 mm）
• 最大切割厚度：最高 0.6" / 15 mm（取决于刀片和材料）
• 刀片转速：30–75 rpm（电动标准）、95–280 rpm（电动高速）、60–110 rpm（气动）
• 电动机功率：1200 W（电动版）
• 电压/频率：110 / 220 V，50–60 Hz（电动版）
• 气动工作压力：43.5–87 psi / 3–6 bar（气动版）
• 噪声：90–95 dB
• 不锈钢多点接触夹具，支持自动回转与自动夹紧选项
