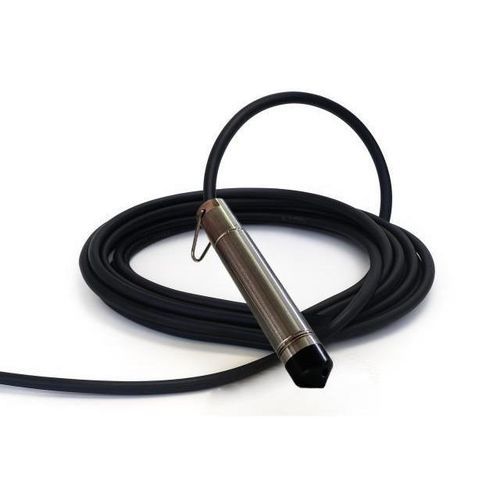

压阻式液位感应器 PIEZO HR

用于水2线式4-20 mA

产品简介
PIEZO HR 压阻式水位传感器（高耐蚀型）用于在腐蚀性环境（海水、化学应用）中对水位进行连续监测。也可通过控制继电器用于泵的自动化。传感器将静水压力转换为经调理的 4-20 mA 回路电流信号。

工作原理
传感器内置压阻式测量单元，用于测量传感器上方水柱施加的压力。该压力与水柱高度成正比，转换为电信号（4-20 mA 回路），以实现连续的静水位（压水）测量。

安装与接线
传感器可通过电缆护套悬挂或用带起吊环的不锈钢支撑缆安装。建议使用 FIX-CAB 固定件将电缆固定在所需深度。避免使用可能损伤电缆并导致毛细渗入的扎带或紧固件。电气接线应在非密封的接线盒中进行（内部压力等于大气压），且接线盒不得放置在罐体内部。电缆及毛细管可使用标准信号电缆进行延长。

推荐配件

• FIX-CAB（电缆固定/夹具）
• 接线盒（用于延长电源/信号电缆）
• 避雷器/浪涌保护器（防止过电压）

文档
提供技术说明书（例如：页面中标注的 PIEZO ST 静水压探头技术说明书；示例大小：pdf : 268.04 KB）。

参数 / 技术规格

• 水柱量程：满量程可配置为 2 mH2O 至 20 m（出厂按要求设置满量程；20 mA = 满量程，4 mA = 0 m）。
• 输出信号：4-20 mA 电流回路（4 mA = 0 m，20 mA = 满量程）。
• 电气特性：直流供电 6 至 38 V。
• 外壳材质：Hastelloy C276。
• 测量单元：Hastelloy C276。
• 滞后：0.05%。
• 工作温度：0 °C 至 40 °C。
• 功耗：回路电流（4-20 mA）。
• 电缆：2 芯 0.22 mm²；标配 10 m PU 电缆。
• 传感器重量：370 g。
• 外形尺寸：长度 130 mm – 直径 25 mm。
