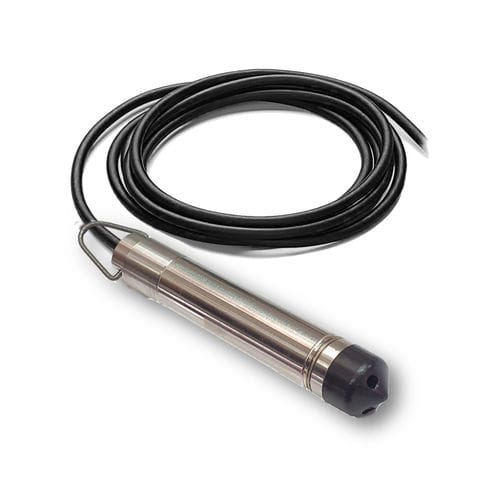

压阻式液位感应器 PIEZO ST用于水2线式4-20 mA
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 压阻式
- 介质
- 用于水
- 界面
- 4-20 mA, 2线式
- 应用
- 用于河流, 用于控制, 用于钻孔
- 其他特性
- 不锈钢, 浸没式, 高精度, 紧凑型
- 液位范围
最多: 500 m
(1640'05" )最少: 1 m
(3'03" )- 工艺温度
最多: 40 °C
(104 °F)最少: 0 °C
(32 °F)
产品介绍
产品说明
PIEZO ST 静水压水位探头用于连续监测井、河流、湖泊和地下水的水位。PIEZO ST 水位探头亦可通过控制继电器用于泵的自动化控制。
探头采用压阻式测量元件，测量与水深成比例的静水压。压力数据被转换为电信号并按 4-20 mA 回路输出并调理。
工作原理
探头浸入钻孔、井或容器底部。压阻式传感器测量水柱对探头施加的压力；该信号被转换为与水位高度成比例的电输出，并传输到控制箱、记录仪或 PLC。
典型应用
推荐配件
技术参数 / 规格
PIEZO ST 静水压水位探头用于连续监测井、河流、湖泊和地下水的水位。PIEZO ST 水位探头亦可通过控制继电器用于泵的自动化控制。
探头采用压阻式测量元件，测量与水深成比例的静水压。压力数据被转换为电信号并按 4-20 mA 回路输出并调理。
工作原理
探头浸入钻孔、井或容器底部。压阻式传感器测量水柱对探头施加的压力；该信号被转换为与水位高度成比例的电输出，并传输到控制箱、记录仪或 PLC。
典型应用
- 地下水、井、河流和湖泊的监测
- 水资源管理与农业
- 环境工程与施工工程
- 泵的自动化与控制（通过控制继电器）
推荐配件
- FIX-CAB（用于固定和高度调节的电缆卡扣）
- 用于信号电缆延长的接线盒
- 防雷浪涌保护器以防过电压
技术参数 / 规格
- 满量程水柱：可调 1 mH2O 到 500 m（满量程 20 mA，出厂按要求值设定）
- 测量信号：4-20 mA 电流回路（4 mA = 0 m；20 mA = 满量程）
- 电源：直流 6 至 38 V
- 功耗：信号值（mA）
- 测量元件：Hastelloy C276
- 滞后：0.05%
- 工作温度：0 °C 至 40 °C
- 外壳材质：不锈钢 AISI 316L
- 电缆：2 芯 0.22 mm²，标配 10 m PU 电缆
- 探头重量：370 g
- 尺寸：高度 130 mm - 直径 25 mm
PDF产品目录
PIEZO ST
1 页
