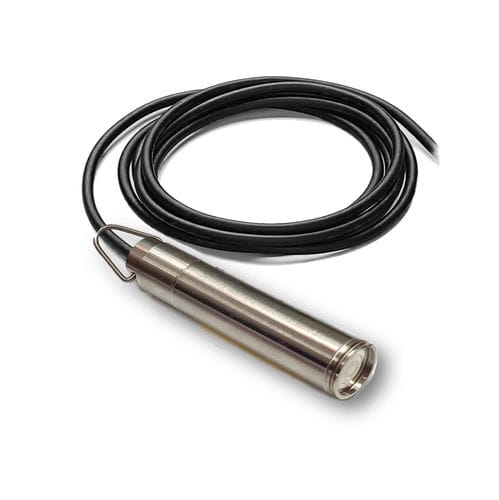

压阻式液位感应器 PIEZO AS

用于水2线式4-20 mA

概述
PIEZO AS 压阻式水位探头设计用于长期浸没和在苛刻环境下的连续液位测量，包括污水及地表水（河流、湖泊、运河、浑浊水）。探头配备平膜和防粘涂层，以降低污染附着并保证读取可靠性。

应用
适用于泵站、水处理、污水处理厂、提升站以及通过控制继电器实现泵的自动化。用于监测与控制的连续液位记录。

工作原理
探头内置压阻式测量单元，测量探头上方水柱产生的静水压力。压力被转换为与液位高度成比例的电信号，并以4/20 mA输出。

安装与固定
探头可通过电缆护套悬挂，并使用配件 FIXCAB 固定到所需高度。若需频繁拆卸，建议使用带环的不锈钢支撑索提升探头。避免使用可能损伤电缆并造成毛细渗入的夹具或紧固件。

电气连接
电气连接应放置在非密封的接线盒内（内部压力等于大气压），并位于罐体外部。电缆及其毛细管可使用标准信号电缆进行延长。ATMI 提供适配的电缆长度以避免有害接头。

推荐配件

• FIX-CAB：用于悬挂探头的电缆固定夹
• 接线盒：用于将电源线与标准信号电缆连接延长
• 浪涌保护器：为变送器及辅助设备提供过压保护

技术参数 / 规格

• 测量范围（满量程）：可配为 2 mH2O 至 20 mH2O（满量程 20 mA，工厂按要求设定）
• 输出信号：4/20 mA 回路（4 mA = 0 m；20 mA = 满量程）
• 电源：直流 6 至 38 V
• 功耗：等于回路电流（mA）
• 测量单元：压阻式，不锈钢 316L
• 迟滞：0.05 %
• 工作温度：0 °C 至 40 °C
• 外壳：不锈钢 AISI 316L
• 电缆：2 芯 0.22 mm²，标配 10 m PU 电缆
• 重量：370 g
• 尺寸：高度 130 mm - 直径 25 mm
