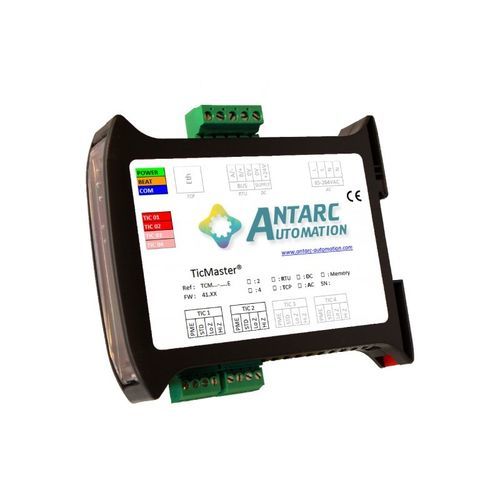

通信网关 TicMaster®

远程测量以太网RS-485

产品描述 :

• 支持主流电表的 2–10 路 TIC 输入（BLEU、LINKY、JAUNE、PME‑PMI、VERT/ICE、SAPHIR）
• TIC 通道和 Modbus 表自动配置
• 模块化导轨外壳，占用单一安装位
• Modbus/JBUS 从站（RTU 或 TCP，视版本而定）
• 电源：10–30 VDC 或 85–264 VAC（视版本而定）
• 断电情况下无限制保存 TIC 值（可选 M 存储选项）

功能与详细说明 :
TicMaster® 对电子电表发出的 téléinformation（TIC）信号进行实时处理。可选 2 至 10 路独立 TIC 输入，每路均配备光电隔离耦合器，以避免多表安装及长距离 TIC 链路的共模问题。输入可配置为高/低阻抗，以便与第三方系统共存。

TicMaster® 兼容 BLEU（CBE）、LINKY、JAUNE（CJE）、VERT/ICE、PME‑PMI 和 SAPHIR 等电表。支持 TIC 波特率 1200 或 9600，并支持注入（4Q）模式电表。网关可解码大量 TIC 标签并输出众多量值（根据订购情况，BLEU 可达 37 项，LINKY 52 项，JAUNE 17 项，PME‑PMI 355 项，VERT 226 项，SAPHIR 244 项）。内置校正处理用于修正 TIC 的固有缺陷（CRC 缺失、费率段混合、数据缺失等），并合成总索引与分能量索引以生成负荷曲线。

优势 :

• 每模块 2 至 10 路 TIC 输入
• 模块化导轨外壳，占用单一安装位
• 兼容所有带 teleinfo 输出的电表：BLEU、LINKY、JAUNE、PME‑PMI、VERT/ICE、SAPHIR（支持 2Q 与 4Q、历史/标准模式、TIC 1200 或 9600）
• 通道与 Modbus 映射完全自动配置
• 完整诊断：4 个 LED 及逐路监控
• 采集可用的 100% TIC 信息
• 修正 teleinfo 固有缺陷（PME‑PMI、ICE 4Q 注入等）
• 生成费率段索引（PME‑PMI）及按能量的总索引
• 兼容任何 Modbus/JBUS 主站（RTU 或 TCP，视版本而定）
• 电源：10–30 VDC 或 85–264 VAC（视版本而定）

技术信息 :

• TIC 输入通道数量：2 至 10（视版本而定）
• 支持的电表（非完整列表）：BLEU 电子表（CBE）、LINKY 单/三相、JAUNE（CJE）电子表、VERT/ICE（2Q 与 4Q）、PME‑PMI、SAPHIR。可与 DEIE、MAEC 汇流器等共存。

总线与协议 :

• RS485 扭绞对（RTU）
• 串口速率：1200、2400、9600、19200、56700 波特
• 校验：无 / 偶校验 / 奇校验
• 以太网（扭绞对，TCP）：10 / 100 Mbps
• 协议：Modbus / JBUS
• 支持功能码：3、6、16
• 分组长度：30 寄存器

电源 :

• 电压：10–30 VDC 或 85–264 VAC（视版本而定）
• 功耗：0.25 W - 10 mA（典型）@ 24 V DC

接线 :

• 电源与总线：可拔插 Phoenix MSTB 接头，间距 5.08 mm
• TIC 通道：可拔插 Phoenix MCV 接头，间距 3.81 mm

外形尺寸 :

• 尺寸：22.5 (W) x 101 (H) x 119 (D) mm
• 重量：105 g
• 安装：对称 DIN 导轨
• 工作姿态：任意

环境 :

• 工作温度：-20 °C 至 80 °C
• 相对湿度：10–90 % RH（不凝结）

特性 / 技术规格 :

• 商品名：TicMaster®
• TIC 输入：2 至 10（视型号而定）
• 主站输出：Modbus/JBUS RTU（RS485）或 TCP（Ethernet），视版本而定
• 电源：10–30 VDC 或 85–264 VAC（视版本而定）
• 可选存储：M 选项，断电时无限制保存数值
• 解码：广泛的 TIC 标签支持（最大数量随电表类型变化）
• 诊断：通过 LED 和 Modbus 对各通道进行监控
• 外壳：模块化 DIN 导轨，1 安装位
