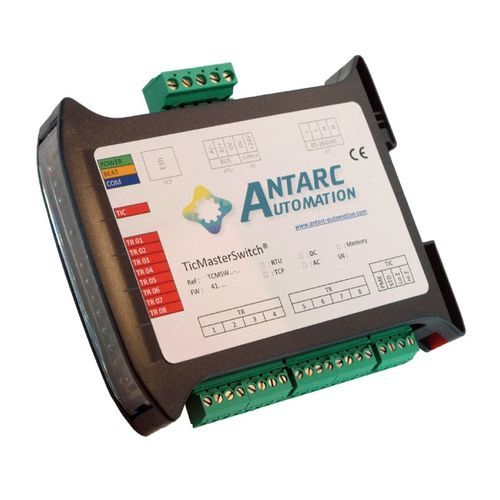

通信网关 TicMasterSwitch®

远程测量TCP以太网

描述
TicMasterSwitch® 将 TicMaster® 与 TicSwitch® 集成于同一机箱内，二者功能全部可用。

TicMaster® 功能

• 解码 EDF/ERDF 电子表提供的用户电讯（TIC）帧。
• 1 路 TIC 输入，内置光耦隔离耦合器以避免共模问题，适用于长距离 TIC 线路。
• 输入可配置为高阻或低阻，用于与第三方系统（DEIE、集中器等）共存。
• 兼容蓝表（CBE）、黄表（CJE）、绿表（ICE）、PME-PMI 与 SAPHIR 表。
• 支持所有 TIC 速率（1200 或 9600 波特）及有注入的电表（4Q – PME-PMI / Emeraude / Saphir）。
• 固件符合 ERDF-NOI-CPT_0x 规范。已解码 550 多个 TIC 标签；最多可访问 1100 个单独量。
• 针对常见 TIC 缺陷（数据缺失、信息混合、CRC 缺失等）有处理策略。
• 汇总索引（合并所有费率时段）及按能源汇总，并可访问负载曲线。
• 版本 M：断电时也可持久保存数据（非易失性存储）。

TicSwitch® 功能

• 利用 TIC 信号提取当前费率时段，并通过 8 路无源干触点（常开）之一输出显示。
• 根据表型和合约支持最多 8 个费率时段。
• 按表型的费率支持示例：
  • 蓝表（CBE）：最多 6 个时段（HCJB/HCJW/HCJR/HPJB/HPJW/HPJR）
  • Linky（LNK）：1 至 8 个时段
  • 黄表（CJE）：6 个时段（HPE/HCE/HPH/HCH/P/PM）
  • 绿表（ICE）：最多 8 个时段（PM/HH/HPE/HCE ...）
  • ICE-4Q 注入：最多 8 个时段（P/HPH/HCH/HPE/HCE/...）
  • PME-PMI：依据 PTCOUR1 或 PTCOUR2 最多 8 个时段
  • SAPHIR：依据 PTCOURD 或 PTCOURF 最多 8 个时段
• 对于 CBE、CJE 与 ICE-2Q：解码当前取用期（soutirage）。
• 对于 ICE-4Q、PME-PMI 与 SAPHIR：可配置为通过专用 Modbus 寄存器解码取用期或注入期。

其它

• 未用于显示费率的 TOR 输出可重新分配用于 Modbus 控制。
• 支持用于高可靠性应用的监控与报警功能。
• 配有多指示 LED 以便快速投运与诊断；每路 TIC 的监控可通过 Modbus 访问。

调试与投运

• 出厂交付即可使用。除 Modbus 地址调整外，基本运行无需配置。
• TIC 通道配置与 Modbus 表生成为自动完成，无需专用软件或硬件。

应用领域

• 楼宇管理（GTB / GTC）
• 能源管理与优化系统
• 能源监测
• 远程抄表系统

适用场所

• 小型楼宇
• 私有场所（用电 + 光伏产出）
• 物流仓库
• 小型主配电柜（TGBT）
• 小型住宅小区

技术规格

• 型号：TCMSWR-D
• 状态：新品
• TIC 输入数量：1
• 支持的电表（非详尽列表）：
  • 蓝色电子表（CBE / CBEMM / CBETM – 单相/三相）：例如 Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126（视固件而定）；Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY 单相与三相
  • 黄色电表（CJE）：例如 Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • 绿色电表（Emeraude）（ICE-2Q 与 ICE-4Q）：例如 Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • PME-PMI 表：例如 Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • SAPHIR 表：例如 SagemCom C3500, ALTYS, ...
  • 可与 DEIE、MAEC 集中器等共存
  • SL7000 电表不具备 TIC 输出
• 总线：RTU 版采用 RS485 双绞线；视版本可选 TCP（以太网）
• 总线速率：1200、2400、9600、19200、56700 波特
• 校验：无 / 偶校验 / 奇校验
• 协议：Modbus / Jbus
• 支持的 Modbus 功能：3、6、16
• 寄存器分组长度：16 寄存器
• 电源：10-30 VDC 或 85-264 VAC（视版本）。可选项：24 VDC 或 240 VAC
• 功耗：0.36 W - 15 mA（典型）@ 24 V DC
• 接线：电源与总线通过可拆式 Phoenix MSTB 间距 5.08；TIC 输入通过可拆式 Phoenix MCV 间距 3.81
• 尺寸：22.5 (W) x 101 (H) x 119 (D) mm
• 重量：125 g
• 安装：对称 DIN 导轨安装
• 工作位置：任意
• 环境：工作温度 -20°C 至 80°C；相对湿度 10–90% RH（无冷凝）
