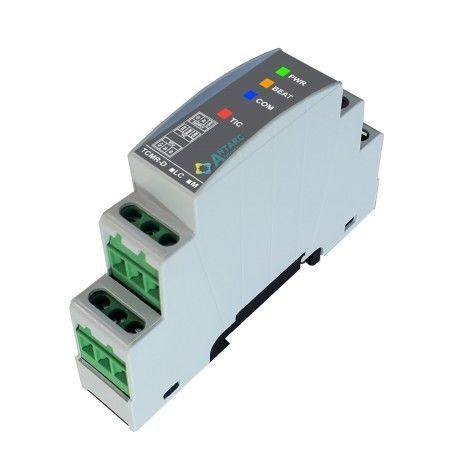

通信网关 TicMasterLC®

远程测量串行RS-485

摘要

• 1 路 TIC 输入，兼容 BLEU 与 LINKY 表计
• 访问 Linky 的 8 个虚拟继电器
• DIN 导轨外壳，1 模块（家用配电箱）
• 自动配置
• Modbus/Jbus RTU 从站
• 电源 10–30 VDC

描述
TicMaster LC 是用于实时处理电子表计广播的远程信息（TIC）信号的网关。TIC 输入配备光电隔离耦合器，可消除长距离 TIC 线路上的共模问题。兼容所有 BLEU（CBE）和 Linky 表；支持所有 TIC 速率（1200 或 9600 波特）以及注入式表计。固件符合 ERDF-NOI-CPT_0x 文档规范。大多数 TIC 标签可被解码并在无需配置的情况下立即使用，在 BLEU 下可访问多达 37 项，在 Linky 下可访问 52 项。TicMaster LC 对 TIC 信号进行处理以弥补其固有缺陷，并综合生成总量索引（所有费率档）和按能量的计数器，以便立即获取负荷曲线。
读取值以 Modbus/Jbus RTU 格式提供给主站系统。TicMaster LC 出厂即能使用：除设置 Modbus/Jbus 地址外无需配置。TIC 通道的设置（速率与模式）和 Modbus 表的构建为自动完成，且在各安装间保持一致。对于要求高可靠性的应用，可启用监控与报警功能。面板 LED 提供快速启用与诊断；TIC 线路监控通过 Modbus 可访问。

优点

• 模块化 DIN 外壳，1 模块适用于家用配电箱
• 兼容所有带 teleinfo 输出的表计：BLEU、LINKY；历史模式或标准模式；TIC 1200 或 9600
• 完全自动配置
• 4 个 LED 提供完整诊断
• 采集 100% 的 TIC 信息
• 访问 Linky 的 8 个虚拟继电器
• 生成总量索引
• 兼容任何 Modbus/Jbus RTU 主站
• 电源 10–30 VDC

技术规格

• 支持的表计（非详尽）：电子 BLEU 表（CBE / CBEMM / CBETM – 单/三相）例如 Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126（视固件而定）；Sagem S10C2, U3C2, C1000, C2000, C2000-4；LINKY 单相及三相表
• 总线：双绞线 RS485
• 波特率：1200, 2400, 9600, 19200, 56700
• 校验：无 / 偶校验 / 奇校验
• 协议：Modbus / Jbus
• 支持功能：3、6、16
• 组长度：30 寄存器
• 电源：10–30 VDC
• 功耗：0.25 W - 10 mA（典型）@ 24 V DC
• 接线：螺丝端子，5.0 mm 间距
• 尺寸：18（宽）x 98（高）x 62（深）mm
• 重量：55 g
• 安装：对称 DIN 导轨
• 工作姿态：任意
• 工作温度：-20°C 至 80°C
• 环境湿度：10–90 %RH – 无冷凝
