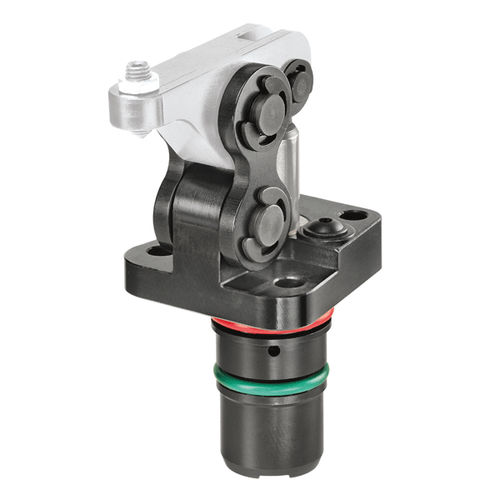

双作用液压铰接法兰 6959C

液压缸是一个插入式的筒子。顶部安装有四个油缸螺丝（阻力最小为10.9），这些都包含在供货范围内。所有部件均由硬化、回火和抛光的钢制成。活塞杆和铰链销由硬化钢制成，经过回火和氮化处理。用于保护活塞杆的额外青铜刮刀。 供应范围包括铰链销和张力板，但不包括夹持杆。通过夹具体内的油道供油。 双作用连杆夹具非常适用于在夹持袋中夹持。 尺寸小。允许紧密地并排定位。在安装了连杆卡箍的情况下，夹持杆易于更换。夹紧杆中心轴和工件上的压力点总是在一个平面上（Z）。这防止了工件上的相对运动。集成筒是阶梯式的。这可以防止径向O型环在安装或从横槽中取出时被损坏。 对于标准杠杆，B和C的比例是1比1.5。 在准备空白杠杆时，只有在特殊情况下才允许出现导致更高夹紧力F1的偏差。
