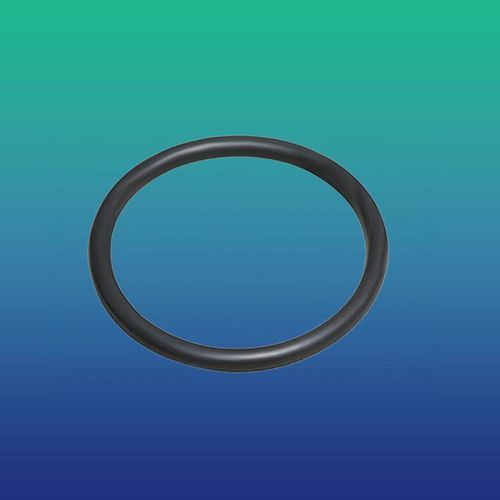

食品饮料行业密封件 DIN Union

产品概述
DIN Union 指符合 DIN 11851 标准的接头。DIN 联合垫圈专为该类接头设计，常用于符合 DIN 11851 的泵、加工设备和机械。DIN 联合具有锥形焊接衬套，衬套位于密封上方公端件的内侧少许位置，以确保拧紧时接头正确对中。

应用

• 啤酒厂
• 酒庄
• 乳制品厂
• 生物技术
• 食品与饮料加工设备与泵

认证

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51（针对 Silicone）
• ADI Free
• TSE/BSE Free
• 无三聚氰胺
• USFDA DMF # 32561

DIN 联合垫圈 - 尺寸
DN10 | D2 12 mm | D1 20 mm | 高度 4.5 mm | 半径 2.3 mm
DN15 | D2 18 mm | D1 26 mm | 高度 4.5 mm | 半径 2.3 mm
DN20 | D2 23 mm | D1 33 mm | 高度 4.5 mm | 半径 2.8 mm
DN25 | D2 30 mm | D1 40 mm | 高度 5 mm | 半径 2.8 mm
DN32 | D2 36 mm | D1 46 mm | 高度 5 mm | 半径 2.8 mm
DN40 | D2 42 mm | D1 52 mm | 高度 5 mm | 半径 2.8 mm
DN50 | D2 54 mm | D1 64 mm | 高度 5 mm | 半径 2.8 mm
DN65 | D2 71 mm | D1 81 mm | 高度 5 mm | 半径 2.8 mm
DN80 | D2 85 mm | D1 95 mm | 高度 5 mm | 半径 2.8 mm
DN100 | D2 104 mm | D1 114 mm | 高度 6 mm | 半径 2.8 mm
DN125 | D2 130 mm | D1 142 mm | 高度 7 mm | 半径 3.5 mm
DN150 | D2 155 mm | D1 167 mm | 高度 7 mm | 半径 3.5 mm

物理特性
材料 | 硬度范围（Shore A） | 抗拉强度（PSI） | 伸长率（%） | 撕裂强度 | 压缩永久变形（%） | 低温（°C） | 高温（°C）
EPDM | 40–90 | 500–2,500 | 100–700 | 一般至良好 | 差至优秀 | -60 | 260
FKM | 60–90 | 500–2,000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3,000 | 100–800 | 良好至优秀 | 差至良好 | -45 | 260
NBR | 40–90 | 200–3,500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1,450–2,900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1,500 | 200–700 | 15 | 15–25 | -100 | 626

技术参数 / 规格

• 产品名称：DIN Union Gaskets
• 制造商 / 品牌：Ami Polymer Pvt. Ltd.
• 适用：符合 DIN 11851 标准的 DIN 接头
• 设计说明：锥形焊接衬套略微嵌入公端件内侧以确保拧紧时对中
• 可选材料：Silicone、EPDM、CR（氯丁橡胶）、NBR（丁腈橡胶）、FKM（Viton）、FFKM
• 提供可金属检测垫圈以防止食品、饮料和医药行业的污染
• 认证 / 批准：FDA 21 CFR 177.2600；USP Class VI；NSF 51（针对 Silicone）；ADI Free；TSE/BSE Free；无三聚氰胺；USFDA DMF # 32561
• 应用：啤酒厂、酒庄、乳制品厂、生物技术、食品与饮料加工设备及泵
• 可用 DIN 尺寸：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150
• 按材料提供的物性范围（硬度、抗拉强度、伸长率、撕裂强度、压缩永久变形、温度）
