硅胶密封件 ImaInlinePro

EPDM圆形药品

产品概述

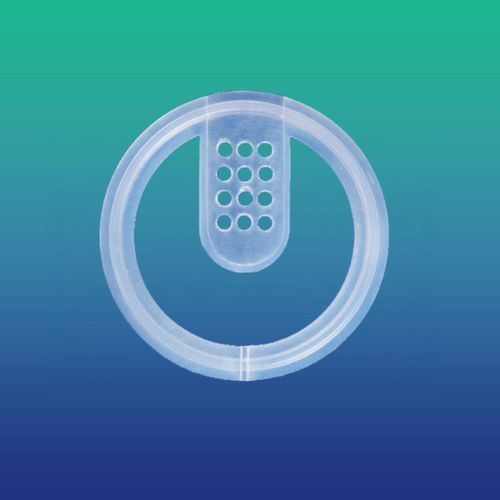

APPL 提供用于孢子捕捉器和传感器验证的一系列密封垫片，专为支持制药与生物技术的在线工艺中的灭菌和热验证而设计。这些垫片可密封两端法兰（ferrule）之间的间隙，确保无泄漏工艺，并在四面提供热电偶线孔、止锁、孔堵和取样管接口。可选材料：铂交联硅胶和 EPDM 橡胶。

特点 / 关键信息

• 在 ISO Class 7 无尘室内生产
• USFDA DMF #32561
• 铂交联硅胶经 NSF 51 列名
• 为热电偶线提供多孔/多种配置
• 可按需定制孢子捕捉器尺寸
• 提供仅验证、仅传感器及验证+传感器组合配置

应用

• 在线工艺验证
• 制药工艺中的无菌验证
• 验证过程中的热分布（热映射）

SENSOR TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
50.5 | 22.2 | 43.5 | 6.3 | 1 | TC-S-2250-3871
34.0 | 15.4 | 27.5 | 6.0 | 1 | TC-S-1534-0374
50.5 | 35.8 | 43.5 | 6.0 | 1 | TC-S-3550-0522
22.5 | 10.09 | | 6.8 | 1 | TC-S-1022-0523
50.5 | 22.8 | 43.5 | 6.0 | 1 | TC-S-2350-1619
22.6 | 15.5 | | 5.0 | 1 | TC-S-1522-1620
64.0 | 48.8 | 56.5 | 6.0 | 1 | TC-S-4864-2124
91.0 | 73.1 | 83.5 | 5.5 | 1 | TC-S-7391-3705

VALIDATION TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
51.9 | 35.1 | 45.5 | 5.0 | 12 | TC-V-3551-3870
50.5 | 22.8 | 43.5 | 5.0 | 4 | TC-V-2250-1464
64.0 | 46.0 | 56.5 | 5.0 | 10 | TC-V-4664-1481
34.0 | 15.7 | 27.5 | 6.0 | 2 | TC-V-1534-1529
199.0 | 97.6 | 110.0 | 6.0 | 16 | TC-V-110119-2826

VALIDATION CUM SENSOR TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
64.0 | 48.8 | 56.5 | 6.0 | 12 | TC-VS-4864-3323
50.5 | 23.5 | 43.5 | 6.0 | 5 | TC-VS-2350-1669
64.0 | 48.0 | 56.5 | 6.0 | 12 | TC-VS-4864-1673
34.0 | 20.0 | 27.5 | 6.0 | 3 | TC-VS-2034-1674
91.0 | 73.1 | 83.5 | 6.0 | 16 | TC-VS-7391-2825

技术规格

• 产品名称：ImaInlinePro Gasket
• 材料：铂交联硅胶；EPDM 橡胶
• 功能：密封 ferrule 之间的间隙，确保在线工艺无泄漏
• 预留：热电偶线孔、stop lock、孔堵、取样管接口（四面预留）
• 制造环境：ISO Class 7 无尘室
• 法规 / 列名：USFDA DMF #32561；铂交联硅胶列入 NSF 51
• 可提供定制孢子捕捉器尺寸及多孔配置
