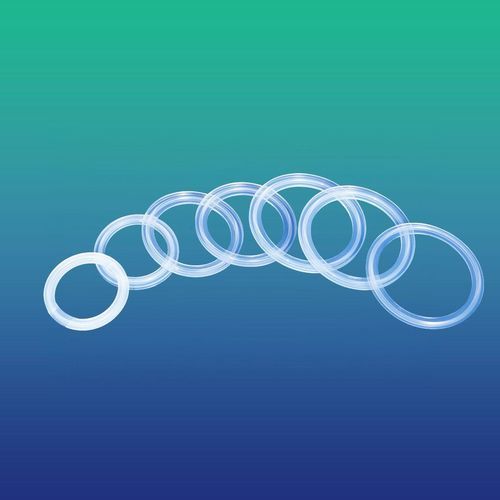

PTFE密封件 Imaclamp®

硅胶EPDMFKM氟橡胶

产品概述
Imaclamp® 卫生型 Tri‑Clover 密封垫用于生物技术、制药、食品、饮料和化妆品工艺管路中的流体传输密封。用于密封 Tri‑clamp 法兰接触面，防止介质传输过程中的泄漏，并适用于 CIP（就地清洗）和 SIP（就地蒸汽灭菌）工艺。

主要特性

• 材质可选：铂金硫化硅胶及 FKM、EPDM、PTFE、丁腈等弹性体
• 符合 FDA 21 CFR.177.2600（适用时）
• 满足 USP Class VI 要求（适用时）
• 不含动物来源成分
• 可选带颈圈（唇边）以增强抓握，或不带颈圈
• 标准颜色：红色、橙色、白色、透明

类型

• T/C 密封垫
• 网格增强 T/C 密封垫（不锈钢网）
• PTFE 包覆密封垫
• 带传感器的 T/C 密封垫（在线检测用）
• 验证型 T/C 密封垫（孢子捕捉/验证设计）

构成材料

• 铂金硫化硅胶
• 氟橡胶（FKM）
• EPDM
• PTFE

标准尺寸（表）
# | 标准尺寸 | D3 | D4 | D5
1 | ½” | 34.0 | 27.5 | 10.9
2 | ½” A (Mini) | 22.0 | 18.0 | 09.5
3 | ¾” | 34.0 | 27.5 | 15.4
4 | 1” | 50.5 | 43.5 | 22.8
5 | 1½” | 50.5 | 43.5 | 35.8
6 | 2” | 64.0 | 56.5 | 48.8
7 | 2½” | 77.5 | 70.5 | 60.5
8 | 3” | 91.0 | 83.5 | 73.1
9 | 4” | 118.0 | 110.0 | 96.0

补充信息
Imaclamp® 密封件按 ASME BPE 2009、ISO 1127、DIN 32676 等国际标准制造。已向 100 多家 OEM 和 3,000 多名终端客户供应。材料相关的合规性文件及支持性报告可提供（例如 FDA 21 CFR.177.2600、USP Class VI 及可提取物研究报告）。

技术特性 / 规格

• 产品线 / 品牌：Imaclamp® 卫生型 Tri‑Clover 密封垫
• 主要聚合物：铂金硫化硅胶、FKM（氟橡胶）、EPDM、PTFE、丁腈
• 可选形式：带颈圈（唇边）或不带；PTFE 包覆；网格增强；传感器 / 验证型
• 标准：ASME BPE 2009、ISO 1127、DIN 32676
• 法规：符合 FDA 21 CFR.177.2600 与 USP Class VI（适用时）；可提取物报告可提供
• 颜色：红、橙、白、透明
• 典型应用：生物技术、制药、食品、饮料及化妆品工艺管路；兼容 CIP 与 SIP
• 供货记录：已供应 100+ OEM 和 3,000+ 终端客户
• 标准尺寸：从 ½”（含 ½” A mini）到 4”，D3/D4/D5 尺寸如上表所示
