产品：太阳能阵列模拟器（SAS）
描述：光伏仿真

概述
航天器的太阳能阵列会受到大幅温度变化、入射太阳能的波动、机械变化和老化的影响，这些因素显著影响其短期和长期性能。为在地面测试航天器的电源环境，太阳能阵列模拟器基于多种输入工况重现所有可能的阵列输出，包括轨道旋转、旋转体（spin）、轴向对准、日食事件、初始寿命和末期寿命工况。SAS对形成太阳能电池I/V输出曲线的所有参数提供可编程控制，从而能够在多种空间环境下精确模拟太阳能板，并对航天器电源系统及相关电子设备进行全面验证。

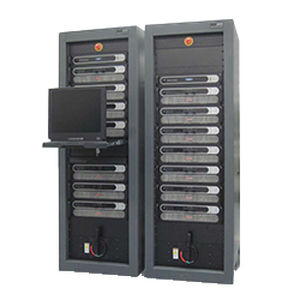

每台太阳能阵列模拟器为集成交钥匙系统，配备Windows图形用户界面和硬件控制软件。通过标准以太网或可选GPIB接口并使用SCPI格式命令集成到客户测试系统后，可以远程控制并作为单一设备寻址。标准配置包含离散硬件保护系统，包括能够在<10微秒内切断SAS输出功率的子系统。每条SAS串具备电子断路器和继电器断开机制，以局部化故障并将影响降至最低。SAS系统交付范围从桌面型2通道研发单元到能够同时控制两套64通道SAS系统的大型系统。系统可采用标准模块化积木式方法定制以满足特殊要求。

特性与优势

• Spin模式用于模拟旋转卫星。
• 增强型日食模式，可编程日食事件并全面控制V–I曲线参数及停留时间。
• 兼容顺序分流稳压器和最大功率点跟踪器（MPPT）。
• 多层冗余的OVP/OIP和母线过压保护。
• 硬件关断系统与离散保护，可实现<10微秒的功率移除。
• 通过Fast Profiling Current Source (FPCS) 技术实现对I/V行为的全面控制。
• 非参数模式可用于编程应用特定的I/V曲线。
• FPCS模块可串联或并联配置以模拟更大阵列段；多个主SAS系统可并联以构建超大规模SAS系统。
• 可按客户要求定制输出连接器。

技术规格

• FPCS（Fast Profiling Current Source）为每通道提供对控制特性I/V二极管输出曲线所需的四个参数的可编程控制。
• 支持非参数模式以进行自定义I/V曲线编程。
• 每个FPCS通道输出功率为450 W或500 W。
• 两通道装入单个5-1/4"机箱（每机箱双通道形式因子）。
• 每个FPCS模块可模拟一条或两条阵列串；模块可串联或并联以模拟更大段的阵列。
• 开路电压和短路电流可按客户要求扩展。
• 通过标准以太网进行远程控制；可选GPIB接口；通过SCPI格式命令控制。
• 离散硬件保护：每串电子断路器和继电器断开；子系统能够在<10微秒内移除输出功率。
• 系统范围从桌面2通道研发单元到大型多通道配置系统（例如可控制两套64通道SAS）。
• 设计用于在I/V曲线拐点处运行；快速剖面电流源使真实环境下的太阳能阵列功率模拟更为精确。
