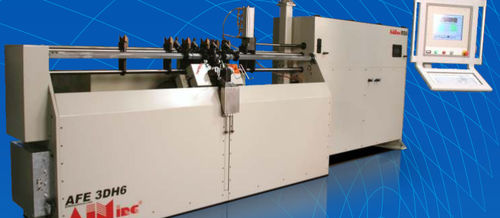

电动液压折弯机 AFE-xDHx电动管道型材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动液压, 电动
- 所处理的产品
- 管道, 型材, 钢筋, 母排, 金属丝线, 用于线
- 滚轮数量
- 4驱动辊
- 方向
- 卧式, 垂直
- 控制器类型
- CNC数控, 全自动, PLC控制
- 组合功能
- 切割, 成形, 剪切
- 轴数
- 12轴
- 其他特性
- 精准, 卡盘式, 3D, 高效率, 3相, 坚固, 自动装载, 自动左右弯曲, 机器人, 双独立调节
- 管直径
最多: 10 mm
(0.39 in)最少: 2 mm
(0.08 in)- 整体宽度
4 m
(13'01" )- 总高度
2 m
(6'06" )- 重量
1,951 kg, 2,042 kg, 2,269 kg, 2,495 kg
(4,301 lb, 4,502 lb, 5,002 lb, 5,501 lb)- 电压
380 V, 460 V
- 总功率
50 kVA, 55 kVA, 58 kVA, 65 kVA
(68 hp, 74.8 hp, 78.9 hp, 88.4 hp)
产品介绍
AFE-xDHx 系列设备在设计时考虑到了老式的四滑板技术，但没有耗时的复杂设置、昂贵的工具，也不需要专业的操作人员。型号中的 DH 代表 "双头"，即机器有两个独立的折弯头。每个折弯头沿着一条直线定位，并根据预先编程的数据进行折弯。
用户可手动将预先剪切好的直线线材送入弯管机，或者由送线模块（选配）自动将线材送入矫直机，并按照用户预先设定的长度剪切线材。料斗装置可将直线和切割好的线材直接放置到两台弯管机上。自动夹具（3D 选件）可在弯曲操作过程中旋转并夹住直线材。工件完成后，可弹出到工件支架或可选的机器人 "取放 "臂。
AFE-xDHx 机器有四（4）个独立的坐标系统。
1) 送料机/料斗坐标
2) 左弯管机和滑轨坐标
3) 右弯管机和滑块坐标
4) 旋转夹具坐标（在三维模型上）
由于所有坐标系都是独立运行的，因此它们可以同时工作，并通过旋转夹具坐标实现同步。即使是复杂的 DH 配置，AIM SmartEditor® 软件也能自动生成机床控制器所需的算法。AIM DH 机器的内置算法可构建复杂的运动算法！
AIM 用户只需输入构成所需工件的长度和角度，其余的全部由 SmartEditor® 完成。
---
