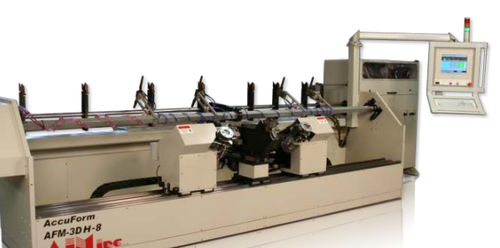

电动液压折弯机 AFM-xDHx电动管道型材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动液压, 电动
- 所处理的产品
- 管道, 型材, 铜棒, 金属丝线, 用于管道, 用于线
- 滚轮数量
- 4驱动辊
- 方向
- 卧式, 垂直
- 控制器类型
- CNC数控, 全自动, PLC控制
- 组合功能
- 切割, 成形, 剪切, 去角
- 轴数
- 12轴
- 其他特性
- 3相, 精准, 卡盘式, 通用, 双独立调节, 3D, 高效率, 坚固, 双头, 多轴, 自动装卸, 自动左右弯曲, 自动装载
- 管直径
最少: 2 mm
(0.08 in)最多: 13 mm
(0.51 in)- 整体宽度
7 m
(22'11" )- 总高度
2 m
(6'06" )- 重量
最少: 3,902 kg
(8,602 lb)最多: 5,672 kg
(12,505 lb)- 电压
400 V, 460 V
- 总功率
最少: 37 kVA
(50.3 hp)最多: 56 kVA
(76.1 hp)
产品介绍
AFM-xDHx 系列设备在设计时考虑到了老式的四滑板技术，但没有耗时的复杂设置、昂贵的工具和对专业操作员的要求。型号中的 DH 代表 "双头"，即机器有两个独立的折弯头。每个折弯头沿着一条直线定位，并根据预先编程的数据进行折弯。
送丝模块将线材送入矫直机，并切割成用户预先设定的长度。这些笔直的线材被放置在一个料斗装置中，由料斗装置供应给弯线机。在弯曲过程中，一个可旋转（3D 选件）的自动夹具会夹住直线材。工件完成后，弹射到工件支架或可选的机器人 "取放 "臂上。AFDH 机器有三个独立的坐标系，如果选配焊接模块，则有四个坐标系：
送料机/料斗坐标
左弯管机和滑轨坐标
右弯管机和滑轨坐标，以及
焊接模块坐标。
由于所有坐标系都相互独立，因此它们都可以同时工作，并由一个主坐标系同步，这个主坐标系就是送料机模块坐标，因为所有坐标系都需要线材。虽然上述过程看似复杂，但我们的 SmartEditor™ 软件会自动生成运动控制器所需的算法。我们已经建立了一种建立运动算法的算法！
用户只需输入构成所需部件的长度和角度，SmartEditor™ 即可完成其余所有工作。
---
