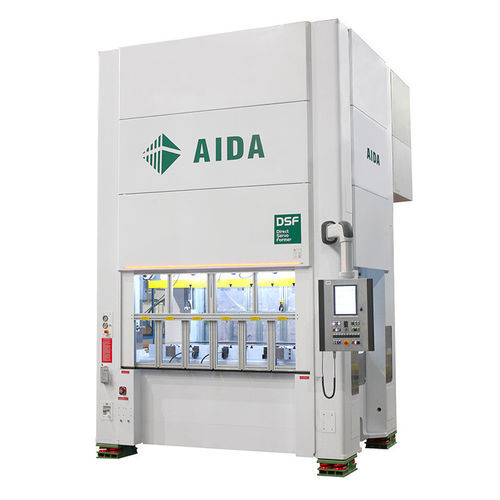

电动压机 DSF-NE2 Series

机电成形用于钢板

概述
DSF-NE2 是一款2点式直驱伺服直侧压力机，将单体机架的高刚性与 AIDA DSF®（Direct Servo Former）可自由编程的伺服运动相结合。该系列配备 AIDA 的低转速高扭矩伺服电机，并经 FEM 验证的机架部件将载荷下挠度限制在 0.1 mm/m 以下。无间隙滚子导向（无需润滑）在前后中心导向滑块，延长模具寿命并保证滑块运动精度。

性能
凭借独特设计和先进制造工艺，DSF-NE2 系列实现低噪声、低振动的多长度成形，优化生产与维护流程，并提供灵活的应用能力。视型号与模具条件，最高可达 120 次冲程/分钟。

主要特性

• 专为压力机应用优化的低速高扭矩交流伺服电机
• 直驱机构：电机轴→传动小齿轮→主齿轮，实现高精度成形
• 高刚性单体机架，前后对称以减少挠度
• 前后中心无间隙滚子导向；无需润滑

主要参数
型号：DSF-NE2-2500 | DSF-NE2-4000 | DSF-NE2-6300
能力 (kN)：2500 | 4000 | 6300
滑块行程 [单级减速] (mm)：250 | 300 / 300 | 400 / 400
滑块与底板长度 (mm)：2400 | 2500 / 3050 | 3050 / 3650
滑块与底板宽度 (mm)：1200 | 1400 / 1500 | 1500 / 1500
侧窗开启 (mm)：1250 | 1250 / 1250 | 1400 / 1400
闭合高度 (mm)：650 | 750 / 750 | 1000 / 1000
滑块调整 (mm)：130 | 250 / 250 | 300 / 300
摆动式模式压机速度 (min⁻¹)：140 | 118 / 118 | 104 / 104

技术规格

• 系列：DSF-NE2 Series（AIDA DSF® Direct Servo Former 技术）
• 压机类型：2点式直驱伺服直侧压力机
• 驱动：低转速高扭矩交流伺服电机，直驱传动
• 机架：单体结构，FEM 验证以将挠度限制在 < 0.1 mm/m
• 导向：无间隙滚子导向，前后中心导向，无需润滑
• 应用：多长度成形、低噪声/低振动、延长模具寿命、优化生产与维护
