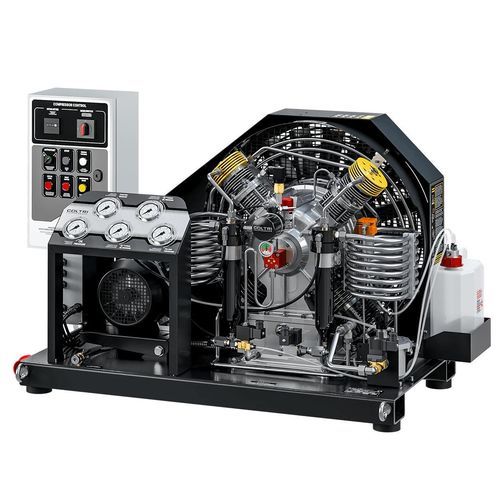

电动超压机组 Booster Indy VII

电动式多级集成控制器

概述
适用于工业应用的中压增压机，提供可靠的最高40 bar压缩。紧凑的4级泵浦单元，针对高强度工况设计，便于维护并利于工艺集成。

泵组与材料

• 额定40 bar的4级泵组
• 铝制一体式（monoblock）结构
• 采用镍硅（nicasil）涂层的压铸铝缸与铸铁缸组合
• 压铸铝连杆与锻造钢曲轴
• 不锈钢级阶段阀门
• 管道、接头和螺母采用AISI 316不锈钢
• 适用于密集工况的滚子轴承

电动机
三相电动机通过V型带传动将动力传递至泵组。本型号可提供11 kW至15 kW的功率范围，以匹配工作周期和工艺要求。

独立式滤系统（Hyperfilter）
独立支架上的滤系统，配有活性炭滤芯，系统包含：

• 安全阀（可按客户要求配置）
• 保持压力阀
• 分离器与外置Hyperfilter套件
• 支腿安装套件
• 自动冷凝水排放，可在运行期间定期从中间和终端分离器移除水（标准：每7分钟）

电控柜与控制

• 电机保护开关
• Autostop与Autostart功能
• 运行时各级分离器之间的定时排放（标准周期：每15分钟，持续6秒）
• 安装于机架的级间压力表用于快速检查阀密封性并诊断故障

机架与可维护性
采用开放式机架以便维护和运输。可倾斜的电机支架板保证V带持续张力。热成型保护罩引导冷却空气通过汽缸和级间管路，以维持压缩效率。控制台配备级间压力表、内部温度指示、相序/存在报警、缺油报警、启停及手动冷凝水排放控制。机架为耐刮粉末涂层，颜色RAL 9005黑色。

标配

• PED认证的双重Hyperfilter系统
• 冷凝水分离系统
• 机架颜色：RAL 9005 黑色

技术参数

• 额定最大压力：40 bar（中压）
• 泵级：4级
• 泵组材料：铝制一体式；镍硅涂层铝缸与铸铁缸组合
• 电机：三相电机 11 kW–15 kW
• 管道/接头/螺母：AISI 316不锈钢
• 阀门：不锈钢阶段阀
• 曲轴：锻造钢
• 轴承：适用于密集工况的滚子轴承
• 过滤：带活性炭滤芯的双重Hyperfilter（PED认证）
• 自动冷凝水排放：中间/终端分离器每7分钟一次；级间分离器标准每15分钟排放6秒
• 控制：级间压力表、内部温度指示、相序与缺油报警、Autostart/Autostop
• 机架：开放式可维护机架，粉末涂层 RAL 9005 黑色
