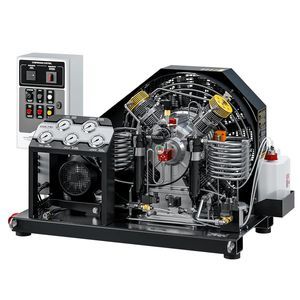

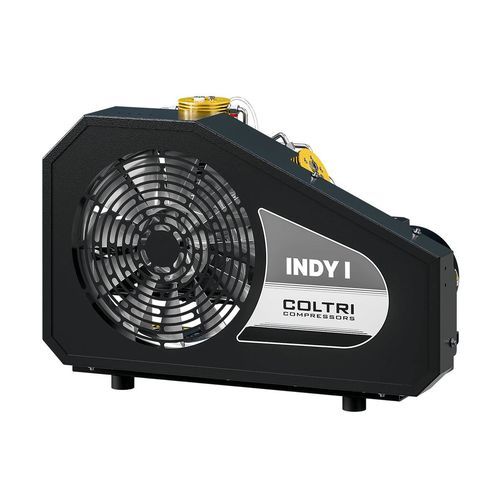

电动超压机组 Booster Indy I

电动式多级

概述
适用于工业与技术应用的中压增压机。结构紧凑、便于维护，可用于呼吸空气和技术气体压缩，最高至40 bar。

泵组 - 主要特点

• 3级中压泵组（40 bar）
• 铝制单体结构（monoblock）
• 低压齿轮泵强制润滑
• 末级安全阀
• 管道、接头和螺母为AISI 316不锈钢
• 出口温度约比冷却风温高15 °C
• 压铸铝气缸，带nicasil镀层
• 锻造铝连杆
• 锻造钢曲轴
• 不锈钢级联阀
• 适用于高强度作业的滚子轴承

电动机
电动机通过V型皮带将动力传递给泵组。本型号可配置7.5 kW三相电机，倾斜式电机支架保证皮带张力恒定。

电气柜

• 控制面板
• 运行小时计
• ON/OFF开关
• 自动启动
• 停止按钮
• 电源存在指示灯
• 油位视窗
• 电机故障指示灯
• 凝结水排放指示灯

机架与维护
静音机舱式底盘，便于维护：外置油位和放油口、带级间压力表的控制台、内部温度指示器、缺相/存在报警、油量不足报警、手动凝结水排放控制等均简化了运行与维护。采用耐刮擦粉末喷涂钢结构（提及蓝色 RAL 5002；标准机架颜色为黑色 RAL 9005）。

标准配置

• 带压力表的油泵
• 保压阀
• 凝结水分离系统
• 自动凝结水排放
• 自动停机装置
• 自动重启装置
• 入口压力开关
• 机架颜色：黑色 RAL 9005（标准）

技术参数

• 型号：Booster Indy I
• 类型：中压增压机，3级
• 排出压力：40 bar
• 泵组结构：铝制单体；压铸铝缸，nicasil镀层
• 润滑：低压齿轮泵强制润滑
• 材料：管路/接头/螺母为AISI 316；级阀为不锈钢
• 机械部件：锻造铝连杆；锻造钢曲轴；滚子轴承适用于重载
• 出口温度：约比冷却空气温高 +15 °C
• 电机：7.5 kW 三相（可选）
• 机架：静音机舱式底盘，钢结构粉末喷涂
• 控制与保护：级间压力表、内部温度指示、相序/存在及缺油报警、自动停机/重启
• 凝结水管理：分离系统与自动排放
