活塞增压站 Ace V Plus

往复式空气气体

概述
Ace V Plus 是一款4级（2+2并联）呼吸用增压压缩机，专为连续工业使用设计。在使用原厂滤芯时，可按 DIN EN 12021 要求处理呼吸用空气。整机将重载泵组与专用净化和凝结水管理系统结合，适用于高压工况。

泵组

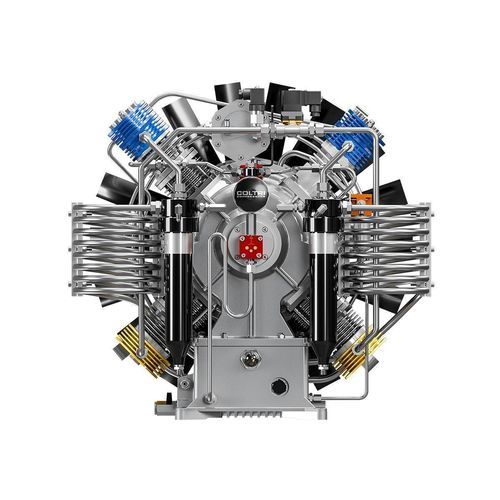

• 4级重载泵组（2+2 并联）
• 铝合金整体铸块结构
• 低压齿轮泵强制润滑
• 第一级用于气体回收配置
• 管路、接头和紧固件为 AISI 316 不锈钢
• 第2级和第3级后设中间冷凝水分离器
• 高压末级冷凝水分离器
• 每级后设安全阀
• 特殊铸铁缸体，低粗糙度研磨
• 锻造铝制连杆
• 锻造钢曲轴
• 第1—3级采用大流量阀门
• 滚子轴承适用于高强度运行
• 淬火钢制第四级，配6道特殊铸铁活塞环
• 第2和第3级配推力垫，消除活塞横向力
• 活性炭 Maxifilter 过滤系统

电机
三相电机通过皮带将动力传递给泵组。可选功率：9 kW、11 kW 或 15 kW。

净化系统（Hyperfilter）
Hyperfilter 安装于末级分离器之后、维压阀之前。使用原厂滤芯时，可实现符合 DIN EN 12021 的呼吸空气处理。净化回路在第2与第3级之间设分离器以尽量去除水分。过滤能力（入口空气20°C、200 bar）：52,500 m³。

电控柜

• 带电机保护的 ON/OFF 开关
• 在达到终压时停机的电机械压力开关
• 运行期间对各中间分离器及末级分离器进行排液
• 自动凝结水排放装置的定时器
• 集成空载启动（每次停机自动卸荷）
• 凝结水收集罐：5 升（静音）— 有效容量约 3 升，便于环保处置
• 中间压力表用于显示各级工作压力，以检查阀门密封性及故障诊断

机架与控制

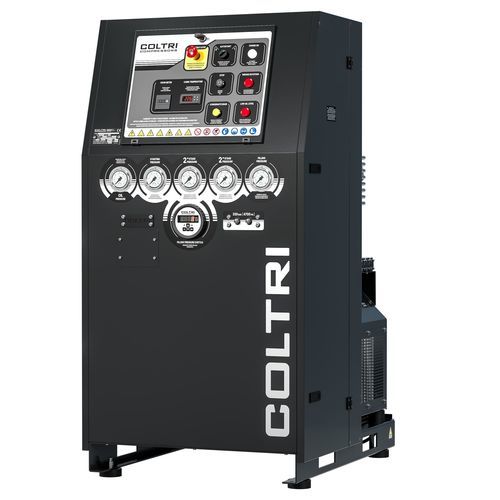

采用纵向开放式机架设计，便于维修操作。外置油位和放油口。控制台配备中间压力表、油压表、内部温度指示、相序及缺油报警、启停和手动凝结水排放控制。机架为钢结构，表面耐刮粉末涂层，颜色为黑色 RAL 9005。

标准配置

• 双路 PED 认证 Hyperfilter 系统
• 压缩机控制与自动凝结水排放系统
• 电子压力开关
• 中间控制压力表
• 机架颜色：黑色 RAL 9005

技术规格

• 泵组类型：4级重载（2+2 并联）
• 主要材料：AISI 316 管路/接头；特殊铸铁缸体；锻造铝连杆；锻造钢曲轴
• 润滑：低压齿轮泵强制润滑
• 凝结水管理：中间与末级分离器；定时自动排液；5 L 收集罐（≈3 L 可用）
• 安全：每级安全阀；相序及缺油报警
• 过滤/净化：Hyperfilter；Maxifilter 活性炭；过滤能力 ≈ 52,500 m³（20°C，200 bar）
• 电机：三相 9 / 11 / 15 kW
• 监控：中间压力表、油压表、内部温度指示
• 表面处理：黑色 RAL 9005 粉末涂层开放式钢机架
• 主要用途：技术气体压缩及工业应用的呼吸空气生产
