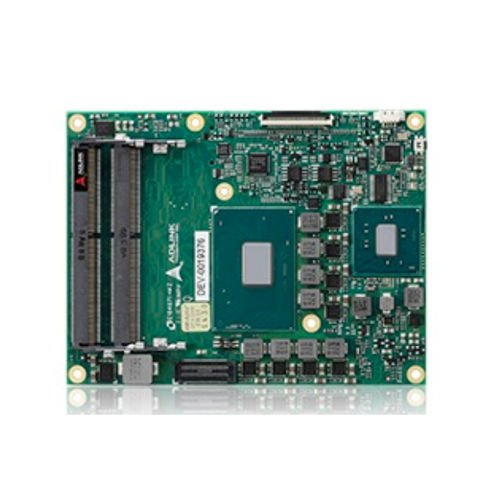

COM Express计算机模块 Express-KL series

Intel® Xeon E37th Generation Intel® Core™ i7HDMI

Express-KL/KLE 是 COM Express® COM.0 R2.1 Basic Size Type 6 模組，支援 64 位元第 7 代 Intel® Core™ 與 Xeon® 處理器 E3（原名「Kaby Lake-H」），配備筆記型 Intel® QM175、HM175、CM238 晶片組 Express-KL/KLE 是為了需要出色顯示效能及高層級處理效能，再加上產品能長期使用的客戶所特別設計的。 Express-KL/KLE 的特色包括 Intel® 超執行緒技術（高達 4 核心、8 執行緒），以及由 CPU/晶片組組合所決定的 ECC/非 ECC 2133/2400 MHz DDR4 雙通道記憶體，能提供絕佳的整體效能。Intel® 彈性顯示介面與直接媒體介面提供了從 CPU 至 Intel® QM175、HM175、CM238 晶片組的高速連線能力。 Intel® 內建的第 9 代顯示晶片特色包括 OpenGL 4.4/4.3/4.2、DirectX 11、Intel® Clear Video HD 技術、Advanced Scheduler 2.0、1.0、XPDM 支援，加上支援完整 H.265/HEVC 10 位元 MPEG2 硬體轉碼器的 DirectX Video Acceleration (DXVA)。此外還支援高動態範圍 (HDR)，可提升影像色彩與畫質，且數位內容保護已升級至 HDCP 2.2。影像輸出包括 LVDS 與三個 DDI 連接埠，支援 HDMI/DVI/DisplayPort 及 eDP 組建選項。Express-KL/KLE 是專為需要處理高效能畫面的客戶所設計的，為了降低開發時間，他們傾向將系統的自訂核心邏輯外包。 Express-KL/KLE 配備雙堆疊 SODIMM 插槽，支援高達 32 GB 的 DDR4 ECC/非 ECC 記憶體。除了板載的整合式顯示晶片外，也可使用適用於獨立顯示卡擴充的多工 PCIe x16 顯示匯流排。輸入或輸出功能包括一個板載的 Gigabit Ethernet 連接埠、八個 PCIe x1 Gen3 通道、USB 3.0 連接埠、USB 2.0 連接埠以及 SATA 6 Gb/s 連接埠。支援 SMBus 與 I2C。模組搭載 SPI AMI EFI BIOS 與 CMOS 備份，支援嵌入式功能，像是遠端主控台、硬體監測與看門狗計時器。
