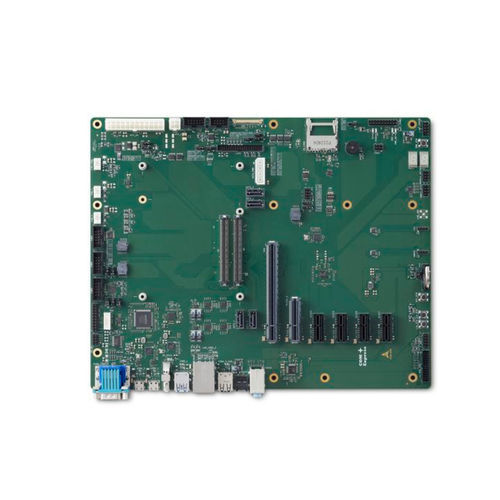

COM Express基板 Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 是採用 PICMG COM-Express Revision 3.1 的參考載板，採用 ATX COM-Express Type 6 Basic / Compact 尺寸模組。透過 COM-Express Type 6 模組和現成的附加卡，您可以快速模擬所需最終產品的功能，以進行軟體開發和硬體驗證。 注意：PCIe Gen4 x16 、2.5GbE 和 USB4 支援取決於使用的​​模組和載體。 規格： PICMG COM-HPC Revision 3.1 支援COM-Express Type 6 模組 Basic / Compact size 1x PCIe Gen4 x16, 1x PCIe x4、4x PCIe x1 2x USB4 HDMI、VGA、LVDS 和可選的 eDP 4x USB 3.x/2.x、2x背面 I/O 上的 USB 2.0/1.1 4x SATA 2.5GbE LAN 麥克風/線路輸入/線路輸出，S/PDIF 音頻支援 2 個用於前面板的 USB 2.0/1.1 接頭 用於 SMBus、GPIO、SD 卡插槽、I2C、LPC、串行端口的接頭 用於 BIOS 的板載診斷LPC 總線上的 POST 代碼數據 用於輔助 SPI 閃存的板載插座 ATX 電源輸入 24+4 針連接器
