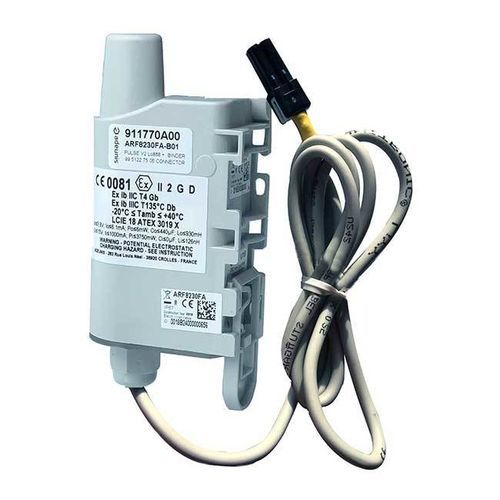

IoT燃气表 ARF8230FA-B02

产品概述
ATEX PULSE IoT 传感器，预接线带 GAZPAR 2 针母头，用于读取燃气表的脉冲输出。适用于定期索引传输、流量监测及泄漏/欺诈检测，面向工业与公用事业燃气计量场景。

物联网传感器亮点

• 预接线 GAZPAR 连接器（2 针，1 m 电缆）
• 定期监测表指数与流量（最小/最大）
• 可配置的泄漏与欺诈检测告警
• 支持本地或远程配置
• 焊接电池供电
• 数据带时间戳（LoRaWAN）
• 启动时进行网络测试

ATEX 产品（使用区域）

• 气体与蒸汽
  • 区域 1：靠近敏感区的即时邻近
  • IIC 组：氢气类气体与蒸汽、乙炔等
• 粉尘
  • 区域 21：靠近敏感区的即时邻近

联网传感器的功能

• 监测：定期读取并传输燃气表索引；监控流量（最小/最大）
• 告警：当流量超出阈值或发现泄漏时触发报警（AND/OR 逻辑）

传感器特性

• 带或不带历史记录的定期模式
• 数据冗余与可配置寿命帧
• 时间戳（LoRaWAN）与启动时网络测试
• 可定制的加入阶段
• 产品错误、配置错误、低电量告警
• 电缆电感 < 0.004 mH；电缆电容 < 0.00012 µF

通用规格

• 尺寸：105 x 50 x 27 mm
• 重量：70 g
• 外壳等级：IP67
• 集成固定装置：DIN 导轨、管道、壁挂、法兰
• 工作温度：-20°C 至 +40°C
• 焊接电池（用户不可更换）

Gazpar 连接器

• GAZPAR 2 针母头
• 电缆长度：1 m
• 电缆电感 < 0.004 mH
• 电缆电容 < 0.00012 µF

PULSE ATEX 规格

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• 环境温度：-20°C < Tamb < +40°C
• Ui ≤ 3.9 V；Ii ≤ 6.1 mA；Po ≤ 6 mW；Co ≤ 440 µF；Lo ≤ 930 mH
• Ui ≤ 15 V；Ii ≤ 1000 mA；Pi ≤ 3750 mW；Ci = 0 µF；Li = 126 nH

认证与合规

• LoRaWAN EU863-870
• 指令 2014/53/EU（RED）

预计续航

• 每小时1次指数传输（24 帧/天），启用 pull-up 时 500 脉冲/天
• LoRaWAN EU863-870：SF7 > 10 年；SF12：7 年

可用版本

• 传感器提供面向燃气表的现成版本（GAZPAR 连接器变体，如 binder 接头和 PULSE ATEX 脉冲接口）

技术规格

• 产品：与 GAZPAR 连接器组合的 ATEX PULSE IoT 传感器
• 连接器：GAZPAR 2 针母头，电缆 1 m
• 防护等级：IP67
• 尺寸：105 x 50 x 27 mm
• 重量：70 g
• 工作温度：-20°C 至 +40°C
• ATEX 评级：ATEX II 2 G D；Ex ib IIC T4 Gb；Ex ib IIIC T135°C Db
• 电气极限：Uo ≤ 3.9 V；Io ≤ 6.1 mA；Po ≤ 6 mW；Co ≤ 440 µF；Lo ≤ 930 mH；Ui ≤ 15 V；Ii ≤ 1000 mA；Pi ≤ 3750 mW；Ci = 0 µF；Li = 126 nH
• 无线：LoRaWAN EU863-870
• 电池：焊接（不可替换）
• 功能：定期索引传输、流量监测、泄漏/欺诈检测、阈值告警、本地/远程配置、时间戳、启动时网络测试
