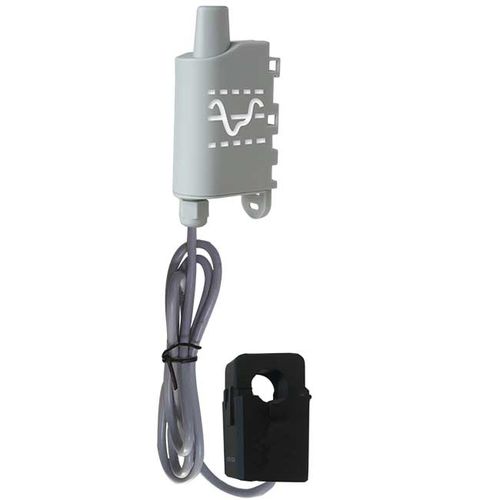

环形电流传感器 ARF819 series

DIN导轨交流4-20 mA

产品概述
CURRENT SENSOR 是一款即插即用的 LoRaWAN 设备，由 ANALOG 发射器和电流互感器（50 A、100 A 或 500 A）组成，用于测量交流电流并通过 LPWAN 上报以实现监测与分析。

产品亮点

• 2 路模拟输入，可独立配置为 0-10 V 或 4-20 mA
• 2 路与模拟通道关联的干接点数字输入
• 数据传输：定期和/或事件驱动（LoRaWAN EU863-870）
• 可更换 2600 mAh 电池供电
• IP67 外壳，适用于室外/工业环境
• 兼容 Adeunis 设备管理（KARE）

连接传感器的功能

• 通过电流测量监测发电和设备运行
• 跟踪并分析能耗以支持预防性维护和报表

警报 / 报警功能
并/或 在以下情况下触发报警：

• 超过配置的高/低电流阈值
• 任一干接点输入发生事件

技术规格

• 2 路模拟输入，可配置为 0-10 V 或 4-20 mA
• 2 路与模拟输入关联的干接点数字输入
• 支持本地和网络远程配置
• 传输模式：定期与/或事件驱动
• 告警：产品错误、配置错误、电量低

通用规格

• 重量：70 g（含电池）
• 尺寸：105 x 50 x 27 mm
• 外壳：IP67，EMERGE™ PC 8731HH 灰色树脂（机壳），EMERGE™ PC 8430-15 透明树脂（底座）
• 安装方式：DIN 导轨、管子、墙面、扎带
• 电源：可更换电池 2600 mAh
• 推荐工作条件：-25°C 至 +70°C（电池版本）；0–85% 相对湿度，无结露

电流互感器特性

• 工作温度：-25°C 至 +60°C
• 耐火等级：UL94-V0
• 可选版本：50 A、100 A、500 A
• 精度：±2%
• 约 70 cm 电缆
• 各版本电缆直径：50 A = 10 mm；100 A = 16 mm；500 A = 36 mm

附加技术规格

• 最小扫描周期：30 秒
• 数据记录：每帧最多 24 个样本
• 可配置生命帧与 EPOCH 2013 时间戳（可选）
• 启动时自动进行网络测试（LED 指示）；可自定义 join 阶段；支持远程 join 重启
• 数据可访问性与冗余机制

工作频段
LoRaWAN EU863-870

预期电池寿命（示例）
条件：2 路输入激活并设置为 0-10 V。
每 5 分钟扫描 1 次，每 30 分钟发送 1 次：

• SF7：>15 年
• SF12：≈5 年

每 10 分钟扫描 1 次，每 60 分钟发送 1 次：

• SF7：>15 年
• SF12：≈9.1 年

认证
指令 2014/53/EU（RED）

产品型号

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

技术参数（摘要）

• 产品名称：CURRENT SENSOR
• Brand: Adeunis
• 型号组成：ANALOG 发射器 + 电流互感器（50 A / 100 A / 500 A）
• 模拟输入：2 路，可配置 0-10 V 或 4-20 mA
• 数字输入：2 路干接点输入（与模拟输入关联）
• 传输：定期和/或事件驱动（LoRaWAN EU863-870）
• 防护等级：IP67
• 电池：可更换 2600 mAh
• 重量：70 g；尺寸：105 x 50 x 27 mm
• 互感器工作温度：-25°C 至 +60°C；精度 ±2%
• 安装：DIN 导轨、管子、墙面、扎带
• 最小扫描周期：30 s；记录：每帧最多 24 个样本
• 时间戳：EPOCH 2013（可选）
• 认证：RED 2014/53/EU
