脉冲式计数器 PULSE ATEX

电子LoRaWAN协议IP67

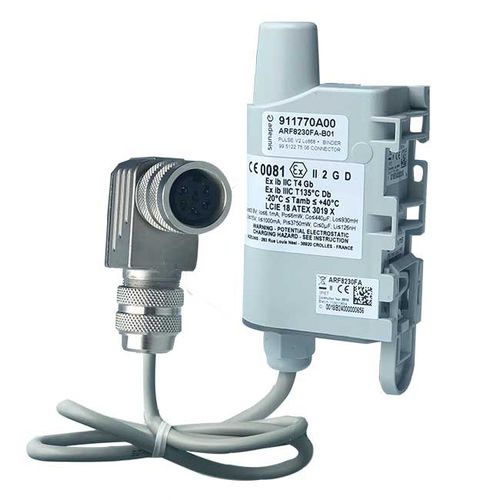

概述 本方案将 PULSE ATEX 传感器与预接线的 Binder 连接器结合，用于读取燃气表的脉冲输出，实现远程监测与能耗管理。适用于 ATEX 危险区，并支持 LoRaWAN EU863-870 无线覆盖，便于现场安装。

主要特性

• 预接线 Binder 连接器，便于与表计直接连接
• 电池供电，支持定期或告警触发的发送
• 可检测窃气和泄漏
• 流量监测（最小/最大）
• 支持本地和远程配置（LoRaWAN）
• 数据记录与冗余，保障服务连续性
• 时间戳与启动时网络自检
• 可选版本：PULSE ATEX；带 Gazpar 连接器的版本

ATEX 区域

• 气体与蒸气：
  • Zone 1：靠近危险区域的邻近区
  • Group IIC：氢气、乙炔等可燃气体
• 粉尘：
  • Zone 21：靠近危险区域的邻近区

传感器功能

• 监测：定期上传燃气表指数并监控流量（最小/最大）
• 告警：当流量超阈或检测到泄漏时触发报警（AND/OR）
• 可配置的上报与告警参数，以符合计量策略

适用于燃气表的版本

• PULSE ATEX（支持 LoRaWAN EU863-870）
• 带 Gazpar 连接器的版本

技术规格

• 传感器特性：带/不带日志的周期模式；数据冗余；时间戳；启动时网络测试；可定制的 join 阶段；可配置的 lifeframe；产品错误、配置错误、低电量告警
• 通用规格：尺寸 105 x 50 x 27 mm；重量 70 g；外壳 IP67（可按需提供 IP68）；集成安装方式：DIN 导轨、管道、壁挂、法兰；工作温度 -20°C 至 +40°C；焊接电池；标准：指令 2014/53/EU（RED）
• Binder 连接器：IP67；弯角母头连接器；DIN 6 针；UL 认证；电缆电感 < 0.004 mH；电缆电容 < 0.00012 µF
• PULSE ATEX：ATEX II 2 G D；Ex ib IIC T4 Gb；Ex ib IIIC T135°C Db；-20°C < Tamb < +40°C；内在限制：Uo ≤ 3.9V；Io ≤ 6.1mA；Po ≤ 6mW；Co ≤ 440µF；Lo ≤ 930mH；Ui ≤ 15V；Ii ≤ 1000mA；Pi ≤ 3750mW；Ci = 0µF；Li = 126nH
• 无线 / 运行区域：LoRaWAN EU863-870
• 示例续航：每小时发送 1 次指数（24 帧/天）、500 脉冲/天 并启用 pull-up；SF7 > 10 年；SF12 约 7 年
• 部件号（示例）：ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• 认证：指令 2014/53/EU（RED）
