KAPP内圆磨床

主轴速度: 9,500 rpm
砂轮直径 : 60 mm - 350 mm

... 产品概述

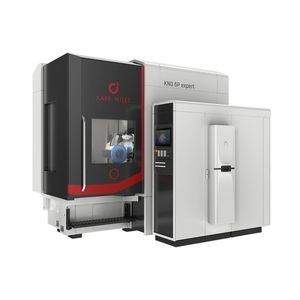

KNG 5P expert 是一台用于外齿和内齿精密研磨的齿轮 磨床。紧凑的机型设计在保证装夹效率的同时支持灵活的生产需求。直接驱动的研磨主轴可装配直径 60–350 mm 的砂轮，主轴转速可达 9,500 rpm。换金刚石修整刀具时，修整主轴可旋转至便于操作的人体工学位置。通过带有开式摆动轴的 5 轴插补，可高效实现几乎无扭转的双面研磨和复杂修形。配备电动直接驱动和深孔的大直径回转工作台，可安装较长的轴件。丰富的可选件可用于满足不同应用的定制配置。

...

... master 系列的机器是对外齿部和内齿部以及特殊齿型进行高精度加工的理想选择。机器设计理念：最高的工件质量，使用寿命长。通过优化的设计布局和相互适配的组件可实现高度热稳定性和刚性。坚固耐用的机器可以实现轻松安装，无需固定在车间地面上。 全新的实用且符合人体工学的机器设计与创新且易于使用的用户界面 相结合，便于用户调试和优化磨削项目。 修整和磨削主轴都配备了最先进的直接驱动装置。 功能强大的技术选项和针对不同应用的对齐和测量装置可确保在批量 1 时就达到最高质量。 ...

... ZE 系列齿轮成型 磨床可用于外齿部、内齿部的高精度加工。机器设计理念：高质量，使用寿命长，操作十分简便，结构紧凑。这些机床配备了修整器、托架、集成一体化的测量装置、平衡装置，以及丰富的软件用于磨削和测量应用范围广泛渐开线齿轮。 机门敞开的范围大，易于接近，可以在车间地面进行操作，使得在加工单个零件和小批量工件时十分易于装调。机器配有由电机直接驱动的大尺寸回转台，并带有回转台深孔。ZE 系列的所有机器都可以配备内部磨削装置。 ...

... VX 系列的齿部成型 磨床特别适用于对齿部最终加工质量有高度及最高要求的加工。而且此机器不仅可以使用可修整刀具，也可以使用无需修整的 CBN 刀具。由于磨削转接器可以安装两个可调换的磨削心轴，因此可以通过连续使用粗磨刀具和精磨刀具在一次工件装夹过程中完成加工。也可以在 一次装夹过程中同时加工多个齿部。 配置成使用可修整刀具的 VX 系列机器带有集成的修整装置，可修整出任何磨削砂轮形状。根据齿部数据自动生成修整和磨削程序。 通过测量系统及成型修整装置的组合，还可以根据所谓的策略磨削——测量——磨削进行自动化加工 ...

... ZP B 结构的机器设计用于对外齿行星齿轮和正齿轮齿顶直径达 3000毫米进行全面的硬精加工。 通过加工方案的组合可以获得更大的节省潜力，例如缩短换型时间、对中时间、空转时间以及循环时间，或者实现较小的加工余量。 ZP B 机床型号的产品亮点： 外齿和基准面的磨削 采用附加主轴磨削内外圆 一次装夹完成孔和端面的加工 ...

... 产品描述
ZPI 系列是一款用于大模数高精度内齿轮型面磨削的型面 磨床。其面向批量生产的需求（如风电行业），在设计上强调提高机床刚性和磨削能力。为此配备了重型内磨装置，并在磨削主轴支承上加强设计以保证工艺稳定性。测量装置永久集成在磨削头中，可将装夹与调试时间降到最低并提高生产重复性。

主要特性

• 内齿轮的型面磨削
• 用于同心度控制的摆动补偿
• 配备双主轴修整器的磨削头

... 概述

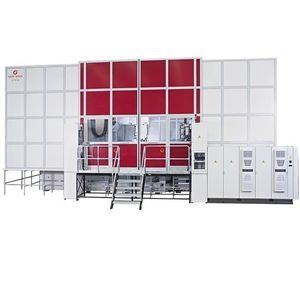

ZP E/I 系列采用两个独立的磨削立柱，配套共用回转工作台和周边单元。该方案主要面向外协加工和小批量生产，与两台独立设备相比可降低占地和投资，并可在外齿与内齿研磨之间快速切换。

主要特点

• 外加工与内加工切换无需换装
• 两个独立磨削立柱在共用回转工作台上工作
• 单一周边单元（如冷却润滑系统）以降低成本和占地
• ZP 系列内可提供不同回转工作台和立柱床身的配置
