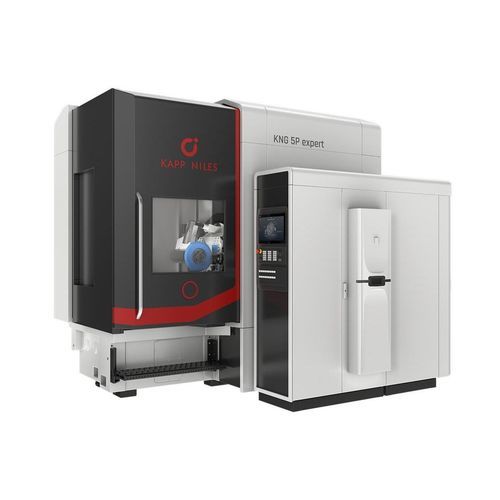

外圆磨床 KNG 5P expert

内圆齿轮旋转台

产品概述
KNG 5P expert 是一台用于外齿和内齿精密研磨的齿轮磨床。紧凑的机型设计在保证装夹效率的同时支持灵活的生产需求。直接驱动的研磨主轴可装配直径 60–350 mm 的砂轮，主轴转速可达 9,500 rpm。换金刚石修整刀具时，修整主轴可旋转至便于操作的人体工学位置。通过带有开式摆动轴的 5 轴插补，可高效实现几乎无扭转的双面研磨和复杂修形。配备电动直接驱动和深孔的大直径回转工作台，可安装较长的轴件。丰富的可选件可用于满足不同应用的定制配置。

主要特性

• 适用于外齿和内齿的精密加工
• 紧凑设计，装夹效率高
• 直接驱动研磨主轴；砂轮直径 60–350 mm；主轴转速最高 9,500 rpm
• 修整主轴可旋转，方便人体工学的修整刀具更换
• 5 轴插补（开式摆动轴），实现高效、几乎无扭转的双面研磨
• 大尺寸回转工作台，电动直接驱动并带深孔，适配长轴
• 尾座可摆动并可无级调节，顶尖压力可达 2,000 N
• 可研磨转矩角度达 45° 的蜗轮蜗杆
• 多种可配置选项，适应不同应用

技术参数（表）
最大头径：500 (600) mm
最大工件长度：1,500 mm
模数范围：0.5 - 25 mm
最大齿宽：675 mm
研削头摆角范围：-45 / +135 deg

技术规格

• 型号：KNG 5P expert
• 用途：外齿和内齿轮廓研磨
• 可用砂轮直径：60 – 350 mm
• 研磨主轴转速：最高 9,500 rpm
• 最大头径：500 (600) mm
• 最大工件长度：1,500 mm
• 模数范围：0.5 – 25 mm
• 最大齿宽：675 mm
• 研削头摆角范围：-45° 至 +135°
• 尾座：可摆动、无级调节，顶尖压力可达 2,000 N
• 回转工作台：电动直接驱动，带深孔以适配长轴
• 修整：旋转式修整主轴，便于人体工学的刀具更换
• 轴数：5 轴插补（开式摆动轴）支持双面研磨
• 能力：可进行最大 45° 导程角的蜗杆研磨
