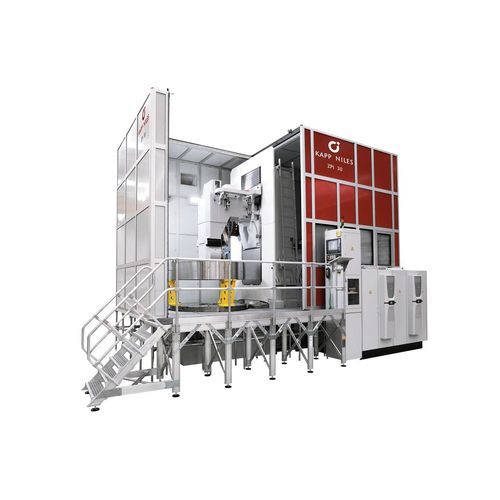

内圆磨床 ZPI

齿轮用于大型工件CNC数控

产品描述
ZPI 系列是一款用于大模数高精度内齿轮型面磨削的型面磨床。其面向批量生产的需求（如风电行业），在设计上强调提高机床刚性和磨削能力。为此配备了重型内磨装置，并在磨削主轴支承上加强设计以保证工艺稳定性。测量装置永久集成在磨削头中，可将装夹与调试时间降到最低并提高生产重复性。

主要特性

• 内齿轮的型面磨削
• 用于同心度控制的摆动补偿
• 配备双主轴修整器的磨削头

技术参数（表）
ZPI 30 / 40
工件最大直径: 3,000 / 4,000 mm
最大基圆直径: 2,500 / 3,000 mm
最大模数: 40 (45) / 45 mm
最大齿宽: 1,000 mm
磨削头摆角范围: ±35°

特性 / 规格

• 型号 / 系列: ZPI
• 工件最大直径 (ZPI 30 / 40): 3,000 / 4,000 mm
• 最大基圆直径 (ZPI 30 / 40): 2,500 / 3,000 mm
• 最大模数 (ZPI 30 / 40): 40 (45) / 45 mm
• 最大齿宽: 1,000 mm
• 磨削头摆角范围: ±35°
• 应用领域: 高精度内齿轮的型面磨削，适用于批量生产（如风电行业）
• 重型内磨装置，强调磨削主轴支承的刚性
• 测量装置永久集成在磨削头中以减少装夹/调试时间
