... 适用于RF、FF或RTJ法兰之间的流量测量板 FPD150是一系列流量测量孔板，如果需要，其中一些孔板可在第二天交货，可提供各种轮廓，以处理广泛的应用，从清洁液体和低粘度液体到肮脏液体或高粘度液体。 它们通常都有一个焊接在圆周上的数据标签（或与圆周一体）。在这个标签上可以刻上信息，如标签号和孔板孔径，所有这些都可以在不从生产线上拆下孔板的情况下看到。 数据 孔板设计： - 同心方边孔板用于清洁的液体/气体/蒸汽 - 用于粘性液体的四分之一圆孔板 - 锥形入口孔板，用于粘性液体 - 用于肮脏液体的偏心式孔板 - ...
... 化工和石化工业 加工厂和发电厂 水处理和配送 天然气处理和运输 石油生产和提炼 特点 结构紧凑、坚固耐用，符合 ISO 5167-2 标准 安装在现有法兰之间（ASME/EN） 可提供由孔板、阀组和压差变送器组成的完整测量点 安装简单，无需差压管 精度 ≤ 实际流量的 ±0.5%，测量重复性为 0.1 说明 紧凑型孔板可轻松用于液体、气体和蒸汽的测量。差压式流量计在许多技术领域都有应用。作为主要流量元件，孔板是最常见的解决方案。孔板的显著特点是易于安装和管理。主流量元件产生的差压通常通过差压变送器转换成与流量成比例的电信号。 孔板结构紧凑，测量装置安装简单，即插即用，可大大节约成本。差压变送器和阀组通过紧凑型压力接头连接。这些测量装置的优点是无需差压管线。紧凑型孔板的标准配置有两种 ...
... 描述
多孔孔板流量计是一种用于工业管道的一次测量元件。孔板上开有多个钻孔，以减小流动扰动和湍流，从而提高测量可靠性。该孔板适用于工业工况，按介质和应用可选用耐腐蚀不锈钢材质制造。
应用领域
- 发电
- 石油开采与精炼
- 水处理与配水
- 气体处理与输配
- 化工与石化行业
优势
- 精度：0.5%（最大流量）
- 重复性：0.10%
- 适用于蒸汽、液体和气体测量
标准与安装
标准：ISO ...

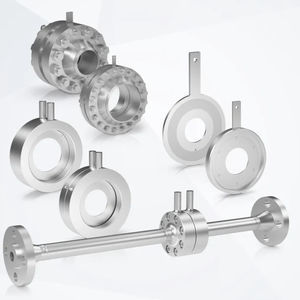

... 使用差压变送器，用于流量测量 单孔板和法兰组件（遵循 ASME 16.36） 孔板流量测量直管段 遵循的标准：ISO 5167、ASME MFC 3M、ISO TR 15377 等 带 RF 密封面的孔板 用于安装在测量法兰之间（ASME 16.36、16.5、16.47 A） 口径：½…24"；压力等级最高 ASME Cl 2500 温度：最高 +450°C / +842°F 材质：1.4404 / 316L 带 RTJ 密封面的孔板 用于安装在测量法兰之间（ASME ...
... 罗斯蒙特 1495 型孔板一次元件，专为可靠测量性能设计。作为全球广泛使用的一次元件，该孔板提供标准配置，两个叶片上均有一个方形同心钻孔，以及通用型板。产品可选标准管道尺寸（2 - 24in. 或 50 - 600mm），同时还适用于高温和高压应用场景。 规格 最大工作压力 ANSI B16.5 2500# 过程温度范围 -320 至 1200°F（-196 至 649 °C） 流体状态液体、气体、蒸汽 过程接液材料 304/304L 不锈钢、316/316L 不锈钢、DIN 1.4571（316Ti ...
ASCO/阿斯卡
... 技术数据 孔板系列： 限流板。同心孔板。 象限边孔板 锥形入口孔板。大孔板和小孔板 偏心孔板分段孔板环形连接孔板 螺钉型环形连接孔板。角型孔板。 孔板系列：(a) 法兰丝锥、半径丝锥或 D-D/2 丝锥、文氏收缩丝锥和管道丝锥。 (b) 角型丝锥--独立压力丝锥和环形槽设计。 孔板法兰系列： 1.凸面（RF 型） 2. 环形接头（RJ 型） 3. 滑套（SO 型） 4.螺纹型 ...
... 应用: 空气、气体、水或其他流体 流量组件: 流孔板型式 本体材质: SS316、SS304、PVC、PVDF Beta比率: (ß) 0.3~0.7 ...
... - 液体流量测量中的压力传感器 - 根据DIN EN ISO 5167计算孔径。 - 在较高温度和侵蚀性介质中使用 - 材料钢（St37）或不锈钢（1.4301）。 - 压力插座集成 - 安装长度65毫米 - 压力级至PN40 - 可根据要求提供特殊版本 孔板作为差压板，用于液体、气体或蒸汽的流量测量。安装在管道中的法兰之间的光滑密封条，长度为65毫米。孔板的计算方法符合DIN EN ISO 5167标准。 直管应如10×D(D=管道内径)，出口段可为D的5倍，材料的选择要根据温度、压力和介质的侵蚀性来决定。 根据技术上的机会，可以要求更高的压力，更高的温度或更大的尺寸的特殊版本。 技术规格： 工作模式。有效压力变送器 测量介质。液体、气体和蒸汽 测量原理测量膜片 测量单位:流量 最高温度：400 ...
... CLIF MOCK 5030型单室孔板配件减少了检查和更换孔板的时间和成本，并有助于确保孔板在表管中正确定心。单室设计通过将孔板载体和密封条结合在一个组件中，使孔板的安装和拆卸变得快速而简单。通过拆卸四个螺栓和一个夹紧杆，用户可以在几分钟内将组件从接头处拉出，更换孔板并将组件重新插入接头。此外，由于没有法兰螺栓需要拆卸，也没有法兰需要展开，因此消除了管道中流体流失的风险。 规格 可快速、方便地接触孔板 没有流体从管道流失的风险 与标准密封环和孔板兼容 镀铬锌的夹子，耐腐蚀 ...
... - 设计符合BS EN ISO 5167标准 - 载体类型的范围 - 单环，角接 - 双环，法兰连接 - 双环，转角插接 - 双环，环形腔体 - 广泛的材料范围 - 成熟的技术 - 适用于1英寸及以上的管道 - 根据要求提供孔径大小 孔板是最常见的差压流量初级元件。它基于成熟的技术，没有活动部件，适用于高温和高压应用。建议将孔板用于清洁液体、气体和低速蒸汽流。 使用孔板进行流量测量需要准确定位上游和下游的压力抽头。 有各种类型的孔板载体组件可供选择，以适应广泛的应用。 也可提供符合ANSI B16.36标准的孔板法兰组件。 ...
British Rototherm Co. Ltd
... 方形边缘的同心圆 这些是最常用于 流量测量。它的特点是结构简单，精度高，易于安装和更换。孔板的尺寸、表面粗糙度和平整度都是按照适用的标准正确处理的。这些孔板被推荐用于清洁的液体、气体和蒸汽流动，当雷诺数7从10000到10的范围。 偏心式 对于含有可能沉淀的固体颗粒的液体或可能沉积水冷凝物的蒸汽，这种孔板的偏心孔底部与管道内表面的底部齐平，这样就可以避免此类杂质的沉淀。同样地，对于气体或蒸汽，可以将其偏心孔的顶部与管道的内径齐平，以避免气体或蒸汽在其附近停留。 节段式 节段式孔板在有大量夹带的水或空气以及流体中存在悬浮物的情况下最为有用。这可以避免在孔板前面的堆积。对于气体服务，节流孔放在底部，对于液体，节流孔放在顶部。 象限边缘 这种孔板的进口边缘是圆的，是一个四分之一圆。这种孔板通常用于粘性液体和雷诺数在2000至10000之间的液体。 ...
... 应 用于饮用水系统（咨询后其他介质）用 于设置恒定流量的静态扼流元件。 用作背压孔，作为阀门后的空化保护。 不能用作关闭接头 操作模式 孔口位置安装在法兰之间。 设置根据制造商的规格进行调整。 这款孔板的优点在于，可以在安装完成后进行调整。 产品信息 要计算孔板的尺寸，请参考以下信息：所需流量、必要的压差或两种规格。 材料 -孔 -底板和盖板:1.4301 -密封件 NBR 安装和组 装法兰之间和密封两侧的安装. 注意 对于调整孔口只能使用调整工具（编号 1199000101）。 ...
... 直径范围 DN 40-DN 200 压力等级 PN 10 I PN 16 可调孔板用于调节恒压下的流量。要改变流量，可旋转阀板以扩大或缩小开口。 如果在恒定压力下扩大开口，通过孔板的流量就会增加。 反之，如果在恒定压力下缩小开口，流量则会减小。孔板前后的推荐测量和流量校准截面：2-3 x DN。 可提供调节扳手，以便更方便地调节孔板。(参见附件）孔板不能用作截止阀（不能 100% 关闭）。 ...
... 详细信息见买方提供或 Alf-Sensor 绘制的施工图纸。 根据上述标准要求的基本尺寸显示在目录卡上。 注：孔径应由买方提供，也可由 Alf-Sensor 使用买方提供的数据进行计算。 ...
Alf-Sensor
