方形边缘的同心圆
这些是最常用于

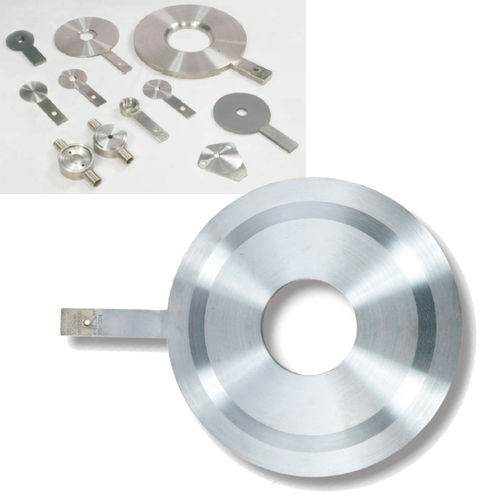

流量测量。它的特点是结构简单,精度高,易于安装和更换。孔板的尺寸、表面粗糙度和平整度都是按照适用的标准正确处理的。这些孔板被推荐用于清洁的液体、气体和蒸汽流动,当雷诺数7从10000到10的范围。
偏心式
对于含有可能沉淀的固体颗粒的液体或可能沉积水冷凝物的蒸汽,这种孔板的偏心孔底部与管道内表面的底部齐平,这样就可以避免此类杂质的沉淀。同样地,对于气体或蒸汽,可以将其偏心孔的顶部与管道的内径齐平,以避免气体或蒸汽在其附近停留。
节段式
节段式孔板在有大量夹带的水或空气以及流体中存在悬浮物的情况下最为有用。这可以避免在孔板前面的堆积。对于气体服务,节流孔放在底部,对于液体,节流孔放在顶部。
象限边缘
这种孔板的进口边缘是圆的,是一个四分之一圆。这种孔板通常用于粘性液体和雷诺数在2000至10000之间的液体。
锥形入口
这些锥形入口孔板用于80至2000范围内的低雷诺数,并提供更稳定或可预测的排放系数。在较低的雷诺数下,方边孔板的排放系数可能会有高达30%的变化。这些孔板更适用于粘性服务。
---
