滚筒导向装置

导轨长度: 43 mm - 156 mm
导轨宽度: 25 mm - 92 mm

... ST7403 导向单元 光滑，滚筒导 向铝参考 DIN 9831 /ISO 9448 安装说明使 用粘合剂安全；不要按压；单侧入 倒角或中心附件 安装在安装孔 ISO G6 供应范围 ST7406;可 选 配件 ...

导轨长度: 500 mm - 6,000 mm
载荷: 500, 1,000, 3,000 N
功能温度: 10 °C - 50 °C

... 摘要：DF型工艺校正架由一个固定的下架和一个可旋转的上支架组成。上支架的旋转支撑点位于物料的进料端，纠偏传感器位于物料的出料端。当纠偏传感器检测到物料偏差超过设定值时，电机推动上支架旋转，旋转方向与物料偏差方向相反，使物料处于传感器的设定值内。DF型校正架安装灵活，适用于物料行走过程中的物料偏差。 A-A进料端材料宽度的应力分布 B-B出料端料宽的应力分布 K 材料宽度修正量 α 最大偏差修正范围±5°。 σ1 材料宽度的基本应力 σ2 摆动时产生的应力分布 σ2 ...

载荷: 500 N
速度: 100 mm/s

产品简介：DFS型纠偏框架是集成了控制器、传感器、驱动器和旋转框架一体式纠偏框架，集成度高、安装便捷及空间小的优点，适用于＜450mm的生产线中。

导轨长度: 400 mm - 3,000 mm
载荷: 500, 1,000, 3,000 N
功能温度: 10 °C - 50 °C

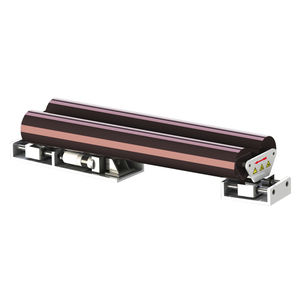

产品简介：SF型位移纠偏辊架由一个固定的下支架和一个上支架组成，有一个或两个纠偏辊筒。上支架绕着一个假想的支点移动，支点位于纠偏辊架外的进料端一侧。当进料路径发生偏差时，纠偏辊架平移至一边，使得物料在下一个辊筒处进入正确的设定位置。纠偏在进料区域完成。基于位移纠偏辊架的工作原理，位移纠偏辊架需要足够长的进料跨距和出料跨距。 A-A进料端材料幅面的应力分布 1旋转点 B-B出料端材料幅面的应力分布 ...

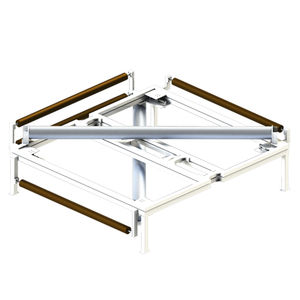

产品简介：翻转辊架用于对物料进行90°和180°的转向，同时完成物料位置的调整。翻转辊架的安装位置与进料方向和出料方向各成45°角。物料绕着翻转辊架翻转180°，离开翻转辊架时与进料方向成直角。 翻转框架系统是基于一个简单的原理：一个圆轮与纵轴、横轴成45°装设且与材料接触弧度为180°，能够立即地改变材料前进方向90°，为了同时导正材料，此辊轮被装设再与入料面平行的平面上，根据产生的信号，当材料转弯时调整材料位置。 使用翻转架时，翻转架和幅面之间必须始终存在逐点的力的传递。为了保护材料表面，可以在翻转架和幅面之间用一个气垫以减少摩擦。这样做可以实现最高±1mm的调节精度。为了使调节动态特性更好，除了翻转架外，领外还应有导正辊一起运行。导正辊和固定辊之间的距离应为幅面宽度的一半。传感器必须尽可能直接安装在出料辊之后。 A-A进料端材料幅面的应力分布 ...

FRAMEGuide 以其最低的高度博得了高度的好评。因此，我们的系统可以最佳地集成到您的机器布局中，就像选装的电动传感器调整装置那样。由于机架的固定部件和活动部件排布在一个平面内，在您机器中的安装操作具有最大的灵活性。FRAMEGuide 的优化结构可实现调控行为的最高精度。FRAMEGuide 可用于所有安装位置和布线方式。 FRAMEGuide 的系统配置： • 根据卷材边缘和卷幅中点进行可靠的纠偏调节 • 可以使用所有边缘传感器（光学或超声波） ...
