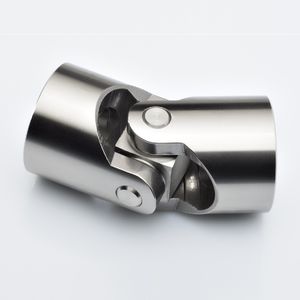

不锈钢万向节

工作角度: 0 ° - 45 °

... 高质量的接头，适用于有高强度要求和恶劣、腐蚀性或无菌环境的特殊应用。 Belden的标准不锈钢万向节由AISI 303和AISI 416不锈钢制成。连接轭是AISI 303，销子和块是硬化的AISI 416不锈钢，以提供更高的强度和更好的耐磨性。组件可由其他等级的不锈钢制成，以满足客户的确切应用规格。为了进一步保护环境，销轴和块体可以用润滑油保护套覆盖。 靴槽是标准的。不带沟槽的部分可根据要求提供。 孔径和键槽可选 ...

... Belden 提供多种单万向节。标准组件由高级合金钢或不锈钢制成，与标准工业级型号相比，耐用性更强，性能更好。 所有部件都经过选择性热处理、精密加工和研磨，公差极小。Belden 的单个万向节可为要求苛刻的应用和精密应用提供超长的使用寿命。 所有接头均可提供带或不带润滑剂保护罩的产品。 可用的单万向节选项包括重载型、高强度型、平衡强度型、不锈钢型、滚针轴承型和...标准型。 我们的万向节可根据孔径、键槽和特殊轮毂配置进行定制。万向节可由多种材料制成，并经过特殊涂层和电镀处理。部件可配备润滑剂固定套，内含适用于各种行业和应用的特种润滑剂。 万向节的现有定制选项： 加工选项 特殊材料 涂层和镀层 润滑剂保持罩盖 ...

... 高精度万向节，根据DIN 808/7551制造。 每个型号都是由2个带拨叉的轮毂和一个中心块组成。 销和孔之间有。 »P系列。4个带实心销的轴承。 »E系列：带滑动衬套。 »H系列：带滚针轴承。 选择标准。 将一个单关节与两根轴（其中一根驱动轴以恒定速度旋转）相匹配，形成一个角度，使驱动轴产生周期性变化，每转正好四次波动。 从动轴的最大速度和最小速度之间的差异取决于两个轴所形成的角度。当角度α增大时，差值增大。 为了实现同向传动，你必须安装两个相对的单关节（注意两个中心轭位于同一平面上，且角度相等）或双关节。前一种衔接方式造成的不规则性被后一种衔接方式所抵消。使用双联接时，两个单联接所产生的总长度会更小。换句话说，双关节被认为是最短的同动传递。 对于低速应用（最大转速1.000转/分），建议使用滑动轴承（摩擦轴承）：E/EB型。它们能够承受冲击载荷、驱动储备、不规则运行和相对较高的扭矩。工作角度必须在500-1000转/分之间减小。 对于高转速，相对较低的扭矩或较大的角度，最好使用滚针轴承（V-H型）的关节。它们可以达到5.000转/分，始终与角度有关。 ...

直径: 0.38 mm - 4 mm
扭矩: 8.3333 ft.lb - 6,750 ft.lb
工作角度: 35 °

... 柯蒂斯双接头有14种尺寸，并具有柯蒂斯单U型接头的所有优点。特点包括。 实心轮毂，允许客户按照自己的规格进行修改 材料为303级不锈钢 额外的角度允许标准单元的操作角度达到70°。 快速和简单的TakeApart™设计，使拆卸和重新组装变得简单和经济，不需要特殊工具。 由于Curtis独有的Tell-Tale锁环，整个组件被牢牢地锁住。 内置的润滑通道和Curtis独有的内部润滑系统。 润滑盖（护套）有各种尺寸，可以保持润滑，防止污染物进入，延长接头的使用寿命。Curtis接头不需要在轮毂上开槽来固定套筒。 ...
