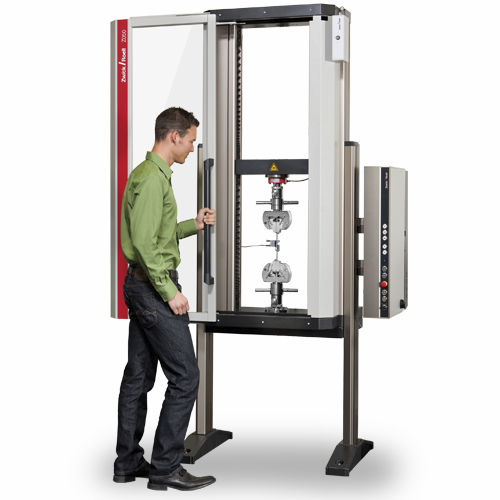

牵引试验楔形夹

楔形夹具为对称闭合试样夹具。杠杆用于打开和闭合夹具，以及在试验前施加夹持力。 两种工作原理不同： 倒楔形（也称为BoW） 杠杆 当插入试样时，按此原理操作的楔形夹具将施加更大的预置力。施加在试样上的预载荷通过夹具主体使用滚珠丝杆传递到夹面上。而且在这种情况下，直到施加拉伸载荷期间才能获得主要的夹持力（通过楔效应）。此类型的夹具还有两个额外的优点：倾向于滑动的试样从一开始就被牢固夹持，且夹持长度保持恒定，即使不同试样的厚度有所不同。此外，可以更精确地应用符合标准ISO 6892-1 (2009)方法A（闭环）和ASTM E 8 (2009)方法B的应变速率控制。 夹具的模块化设计允许按照试验要求予以手动配置或气动作动缸工作。 使用倒楔形产品组合的试样夹具，当夹持试样时，夹面的位置一直保持在试验方向上。这就意味着夹具间距与试样厚度无关。 手动型提供了高性价比、简单且坚固的解决方案。通过径向安装操纵杆的动作确保高预置载荷。 气动型强调的是快速、可再现的，最主要是平行夹持。从测试一开始就提供了全部夹持力，因此静态夹面将试验速度直接传递给试样。当与环境试验箱一起使用时，很容易扩展。气动作动缸被放置在试验箱外。 按此原理操作的楔形夹具是自夹紧的。在插入过程中，通过操作杠杆和弹簧对试样施加预载荷。然而，只有在施加拉伸载荷期间，才能通过楔效应获得主要的夹持力。夹持压力通过楔块的位移与拉伸力保持恒定关系。这种类型夹具的优点是可以很快地进行试验，并且不需要操作人员施加太大的力。 夹持力与拉伸力成比例(自夹紧) 楔形夹具总是相对于拉伸轴对称地闭合。 长夹持长度和良好的夹面导向使得作用在试样的接触压力保持最小。 耐高温和整体高度小使得这些夹具成为在环境试验箱中使用的理想工具。 采用操纵杆，楔形夹具确保快速和能量节省的操作。 当楔形夹具开启时，可以锁住操纵杆。
