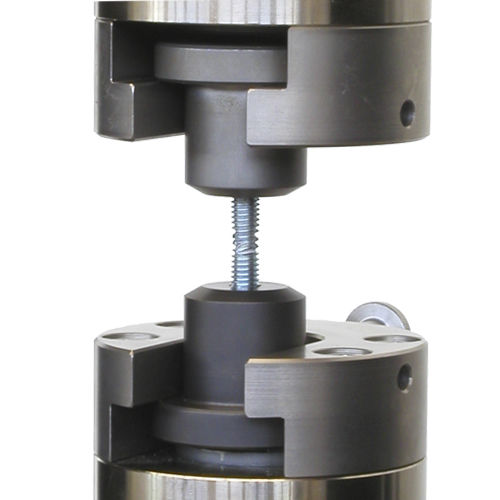

通过螺钉肩、螺钉头或者螺纹头传递正向夹持力。 带肩螺钉试样插入至夹具中,该试样夹具的前部为无障碍上样,并且与拉伸轴自动对中。
提供Fmax 50 kN、250 kN、600 kN和1200 kN的试样夹具。
消除间隙的试样夹具选件保证试样被紧密地夹持,在试样断裂时最小化夹具后退。
较低的总体夹具高度节省了测试区域空间
正向夹持解决方案免除了增加辅助装置的需要。
按照试验标准DIN EN ISO 6892-1:2009和ASTM E8 – 09的应变控制。
各种设计细节保证载荷分布绝对对称
消除间隙选件适用于试样插件:无间隙试样定位保证沿着拉伸轴的精确对中 - 使用光学引伸计测量系统的基本条件。
在试样夹具中的对称承载表面:在试样夹具中,试样插件有二个对称接触表面。
由全部试样插件将试样完全闭合:全部试样插件完整地围住试样。而对于哑铃状试验,二个分离插件位于一个支撑套筒中。
这样就阻止了分离插件的彼此散开,在试样断裂时最小化插件反弹。
下部试样夹具高度节省了测试区域空间
纯机械解决方案:不需要气动控制单元和液压源。
