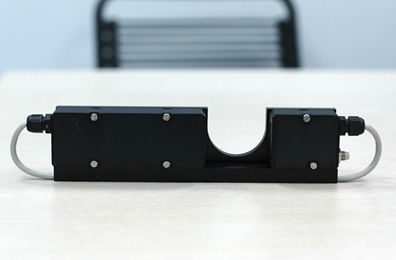

LED千分尺 ZM10X series

光学激光内部或室内

光学千分尺采用 "阴影 "测量原理，将准直激光发射到接收器。 接收器内的探测器阵列可精确测量光束路径上物体投射的阴影边缘。 光学千分尺是一种非接触式设备，可理想地测量电线、棒材和其他圆柱体的直径，以及几何物体的间隙、边缘位置和尺寸特征。 主要特点 2 高达±0.3 μm的精度 3. 采样率高达10 000 Hz 4. RS232/RS485/Ethernet +4...20 mA/0...10V 5. 带远心镜头的千分尺 6. 传感器相互同步（主-从）：用于多轴测量任务 7.服务软件：用于千分尺参数设置 8.免费的SDK和示例：用于Windows, Linux, .NET, MATLAB, LabVIEW 9. 双轴、三轴和多轴千分尺 10. 气刀窗口保护 千分尺用于非接触式测量和检查物体的直径、间隙、位移和边缘位置。 -应用领域 精确测量、同步应用、快速测量过程、用于狭小安装空间的微型产品。 -测量原理 测微计的工作原理是所谓的 "影子 "原理。测微计由发射器1和接收器2两部分组成。 LED 3的辐射由透镜4准直。将物体5置于准直光束区域内，CCD光电探测器阵列6扫描形成的阴影图像。处理器7根据阴影边界的位置计算物体的位置（大小）。
