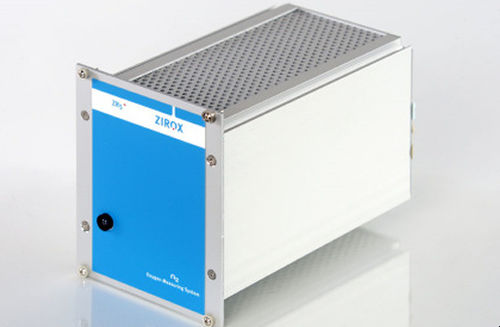

浓度测量模块 ZR5气体实验室工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测量对象
- 浓度
- 应用
- 工业, 实验室, 气体
- 配置
- 紧凑型
产品介绍
基本信息
ZR5 氧气测量模块基于电位式氧化锆（ZrO2）技术，是一款紧凑型工业传感模块，用于对工业气体、实验室气体及保护气体中的氧浓度进行连续监测与记录。可检测从 ppm 级痕量到体积百分比的氧含量，适用于生产过程中惰性或保护性气氛的监控。
应用
技术参数 ZR5 氧气测量模块
传感器：电位式氧化锆（ZrO2）传感器
量程：1 Vol.-ppm...100 Vol.-%，10^-15 Vol.-ppm...20.6 Vol.-%（还原性气体混合物的特殊量程可按要求提供）
精度：相对误差 < 5 %
T90：≤ 1 s（测量电池无管）
外壳：19 英寸插槽（21 TE）
气体接口：入口 Swagelok 3 mm；出口 管接头 4 mm
气体流量：8 ± 2 l/h，内部泵控制（泵可关闭）
信号输出：模拟 0/4...20 mA（O2）；可选 RS-232
电源：24 V DC（± 20 %）
显示：LED（仅故障指示）
防护等级：IP20
工作条件：0...50 °C，最大 80 % 相对湿度
存储条件：-20...60 °C，最大 95 % 相对湿度
尺寸（W x H x D）：100 mm x 105 mm x 170 mm
预热时间：< 15 分钟
功耗：约 20 W
特性 / 技术规格
ZR5 氧气测量模块基于电位式氧化锆（ZrO2）技术，是一款紧凑型工业传感模块，用于对工业气体、实验室气体及保护气体中的氧浓度进行连续监测与记录。可检测从 ppm 级痕量到体积百分比的氧含量，适用于生产过程中惰性或保护性气氛的监控。
应用
- 包装和食品加工中的保护气体监测
- 保护气氛下的焊接、钎焊和其他工艺的过程控制
- 微电子与半导体制造中的质量监测
- 表面处理和涂层工艺中保护气体与惰性气体的控制
技术参数 ZR5 氧气测量模块
传感器：电位式氧化锆（ZrO2）传感器
量程：1 Vol.-ppm...100 Vol.-%，10^-15 Vol.-ppm...20.6 Vol.-%（还原性气体混合物的特殊量程可按要求提供）
精度：相对误差 < 5 %
T90：≤ 1 s（测量电池无管）
外壳：19 英寸插槽（21 TE）
气体接口：入口 Swagelok 3 mm；出口 管接头 4 mm
气体流量：8 ± 2 l/h，内部泵控制（泵可关闭）
信号输出：模拟 0/4...20 mA（O2）；可选 RS-232
电源：24 V DC（± 20 %）
显示：LED（仅故障指示）
防护等级：IP20
工作条件：0...50 °C，最大 80 % 相对湿度
存储条件：-20...60 °C，最大 95 % 相对湿度
尺寸（W x H x D）：100 mm x 105 mm x 170 mm
预热时间：< 15 分钟
功耗：约 20 W
特性 / 技术规格
- 可测量从 ppm 痕量到体积百分比的氧含量
- 用于关键工艺监控的快速响应（T90 ≤ 1 s）
- 用于接入控制系统的模拟输出 0/4...20 mA
- 19 英寸机架紧凑模块（21 TE）
- 可切换的内部泵以保持稳定取样流量（8 ± 2 l/h）
- 可选 RS-232 接口用于数据记录与配置
- 预热时间短 < 15 分钟，功耗约 20 W
