氧气分析仪 SGM5监控工艺流程食品工业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 措施目的
- 氧气
- 应用领域
- 监控, 工艺流程, 食品工业, 工业
- 测量值
- 浓度
- 配置
- 紧凑型
- 所用技术
- 锆探头
- 其他特性
- 连续式, 数码, 带数据记录器, 数据采集, 带氧气传感器
产品介绍
一般信息

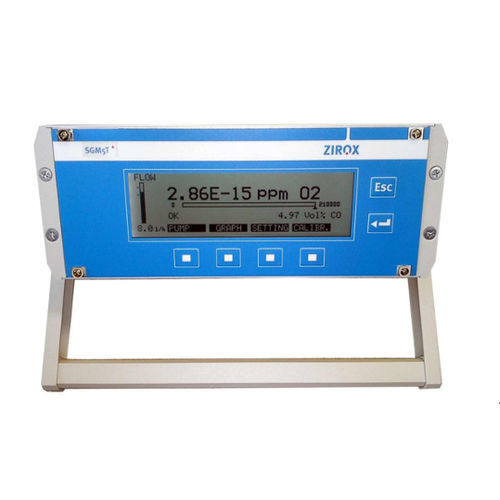

紧凑型精密氧分析仪SGM5T集成了无需校准且无漂移的ZIROX氧化锆测量池以及用于测量池加热控制、流量监测、信号处理和派生参数计算的电子单元。微处理器按Nernst方程将测量池信号转换为氧浓度。测量值以模拟电流（4–20 mA）输出，且可选RS232；提供用于测量值记录与显示的PC软件。电子单元可处理并输出另一个可集成传感器（如CO2、湿度或压力）的信号。
SGM5S 特别版本
SGM5S 版本专为在 CO2 氛围（酿造行业）中的测量而设计，包含用于气体过滤和减压的附加部件。
适用范围
SGM5 系列用于在保护气/惰性气体环境中监测氧气痕量，这些氧痕会影响产品特性或工艺。典型应用包括焊接与钎焊、金属表面热处理、微电子生产、食品包装以及啤酒酿造中的CO2监测。通过计算的参数（氧化还原商、空燃比λ、H2O/H2 或 CO2/CO 比值）可支持过程控制及质量管理体系（如 ISO 9000）下的记录与优化。
技术参数 - 氧分析仪 SGM5T
量程: 2.0 · 10^5 ... 0.1 Vol.-ppm (20.6 ... 10^-4 Vol-%); 可按要求测量至10^-20 Vol.-ppm；可按要求扩展至100 Vol.-%
信号输出: 4–20 mA（可选: 0–5 V, 0–10 V）
常压精度: 相对误差 < 3%（2 · 10^5 ... 10 ppm）；相对误差 < 5%（10 ... 0.1 ppm）
气体流量: 5–10 l/h
最大测量气体压力: 100 mbar 超压（更高压力需减压）；>1 kPa 超压需误差校正
最大测量气体温度: 进气口处 80 °C
测量池压降: 在10 l/h 时约 1 kPa
尺寸（直径×宽×高）: 320 × 240 × 90 mm
重量: 4 kg
防护等级: IP30
工作条件: 10–40 °C，相对湿度 < 80%（20 °C）
存储条件: -20–60 °C，相对湿度 < 95%（20 °C）
电源
电压: 110–230 V / 50–60 Hz
功耗: 30 VA
测量池加热: 24 V DC，约15 W（内部控制）
按键与显示
按键: 6键薄膜键盘
显示: 文本型LCD点阵
数字接口: RS232
特性 / 规格
紧凑型精密氧分析仪SGM5T集成了无需校准且无漂移的ZIROX氧化锆测量池以及用于测量池加热控制、流量监测、信号处理和派生参数计算的电子单元。微处理器按Nernst方程将测量池信号转换为氧浓度。测量值以模拟电流（4–20 mA）输出，且可选RS232；提供用于测量值记录与显示的PC软件。电子单元可处理并输出另一个可集成传感器（如CO2、湿度或压力）的信号。
SGM5S 特别版本
SGM5S 版本专为在 CO2 氛围（酿造行业）中的测量而设计，包含用于气体过滤和减压的附加部件。
适用范围
SGM5 系列用于在保护气/惰性气体环境中监测氧气痕量，这些氧痕会影响产品特性或工艺。典型应用包括焊接与钎焊、金属表面热处理、微电子生产、食品包装以及啤酒酿造中的CO2监测。通过计算的参数（氧化还原商、空燃比λ、H2O/H2 或 CO2/CO 比值）可支持过程控制及质量管理体系（如 ISO 9000）下的记录与优化。
技术参数 - 氧分析仪 SGM5T
量程: 2.0 · 10^5 ... 0.1 Vol.-ppm (20.6 ... 10^-4 Vol-%); 可按要求测量至10^-20 Vol.-ppm；可按要求扩展至100 Vol.-%
信号输出: 4–20 mA（可选: 0–5 V, 0–10 V）
常压精度: 相对误差 < 3%（2 · 10^5 ... 10 ppm）；相对误差 < 5%（10 ... 0.1 ppm）
气体流量: 5–10 l/h
最大测量气体压力: 100 mbar 超压（更高压力需减压）；>1 kPa 超压需误差校正
最大测量气体温度: 进气口处 80 °C
测量池压降: 在10 l/h 时约 1 kPa
尺寸（直径×宽×高）: 320 × 240 × 90 mm
重量: 4 kg
防护等级: IP30
工作条件: 10–40 °C，相对湿度 < 80%（20 °C）
存储条件: -20–60 °C，相对湿度 < 95%（20 °C）
电源
电压: 110–230 V / 50–60 Hz
功耗: 30 VA
测量池加热: 24 V DC，约15 W（内部控制）
按键与显示
按键: 6键薄膜键盘
显示: 文本型LCD点阵
数字接口: RS232
特性 / 规格
- 测量池: 无需校准且无漂移的ZIROX氧化锆测量池
- 测量原理: 由微处理器按Nernst方程转换
- 输出信号: 4–20 mA（可选0–5 V, 0–10 V）及RS232
- 可选功能: 计算空燃比、氧化还原商、H2O/H2比、CO2/CO比
- 可选集成附加传感器（CO2、湿度、压力）
- 宽量程可达0.1 Vol.-ppm；可按需扩展
- 气体流量5–10 l/h；在10 l/h 时压降约1 kPa
- 最大超压100 mbar（超出需减压）
- 工作温度10–40 °C；存储 -20–60 °C
- 尺寸320×240×90 mm；重量4 kg；防护等级IP30
- 电源110–230 V / 50–60 Hz；测量池加热24 V DC，~15 W
