槽式滑轮

用于电缆钢塑料

概述
偏转滑轮，可用作机架内的头轮或作为轴内的紧凑偏转导向件。为承载电缆提供对绳友好的塑料版本，为吊带提供钢制版本。高档的带槽深沟球轴承确保长寿命和低噪音运行。

产品规格 — 承载电缆

• 直径范围：120 mm 至 520 mm
• 对绳友好的塑料材料，具有优异的滑动性能
• 轮缘宽度、槽半径和槽数可配置以适配悬挂件
• 配备合适的轴和附件，便于安装

交付范围 — 承载电缆

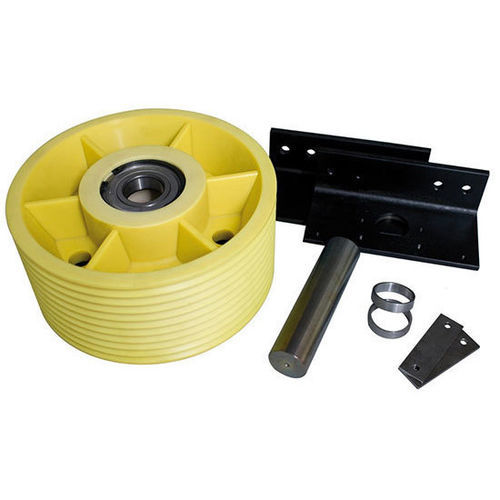

• 带槽深沟球轴承的塑料偏转滑轮（含轴）
• 两个轴保持板
• 固定螺钉
• 垫圈
• 隔套

可选项

• 两个固定支架

产品规格 — 吊带
适用于带式悬挂的偏转滑轮，兼容 ZAtopx。设计用于 100 mm 的滑轮直径和 30 mm 的带宽。可配置为容纳 2 至 5 根带。最大轴载荷：2,500 kg。钢制结构，配备带槽深沟球轴承以实现高承载能力。

交付范围 — 吊带

• 轴
• 套筒
• 带槽深沟球轴承的钢制偏转滑轮
• 轴保持板

技术规格

• 承载电缆直径范围：120 mm 至 520 mm
• 吊带直径（兼容 ZAtopx）：100 mm
• 材料：承载电缆为塑料版本；吊带为钢制版本
• 轴承类型：带槽深沟球轴承（高档，寿命长且运行安静）
• 可配置轮缘宽度、槽半径和槽数
• 带宽（吊带）：30 mm
• 带数（吊带）：可配置为 2 至 5 根
• 最大轴载荷（吊带）：2,500 kg
• 典型交付物件：轴、轴保持板、套筒、固定螺钉、垫圈、隔套
• 可用选项：两个固定支架
